Gewindeformen

Lead Screw Thread Form

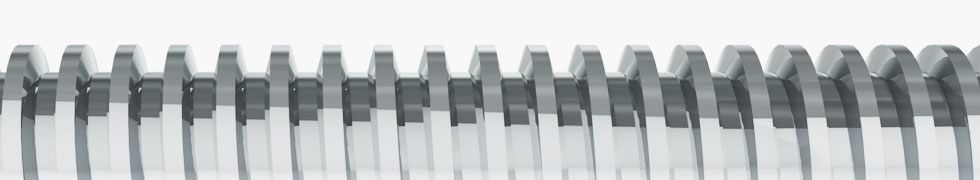

Trapezgewinde

Nutzen Sie die Vorteile der von Power Jacks für sein Spindelhubgetriebe und Linearantriebe standardmäßig eingesetzten Führungsspindeln. Unsere Palette der Trapezgewinde-Spindelhubgetriebe bieten wir entweder nach Werkstandard oder nach den deutschen Normen DIN 103 und DIN 380 (flache, metrische Trapezgewinde) und DIN 30295 (gerollte Trapezgewinde) an. Wir bieten auch Trapezgewindeformen nach anderen internationalen Normen, beispielsweise ACME und Stub ACME sowie den Normen der Erdölindustrie. Es sind Führungsspindeln mit einläufigen und mehrläufigen Gewinden lieferbar.

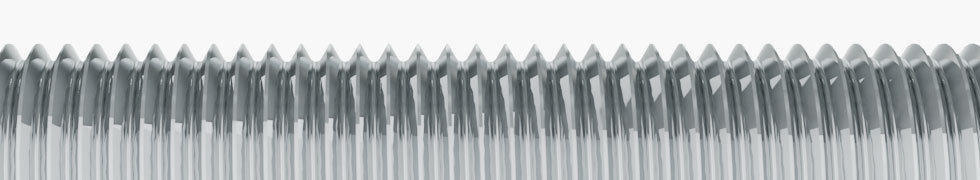

Spitzgewinde

Für selbstsperrende Gewinde, die meist in Spannsystemen eingesetzt werden, bieten wir eine breite Palette von einläufigen und mehrläufigen metrischen ISO-Spitzgewinden (V-Gewinde) nach der deutschen Norm DIN 13 oder nach UNC-, UNF- oder Whitworth-Standard.

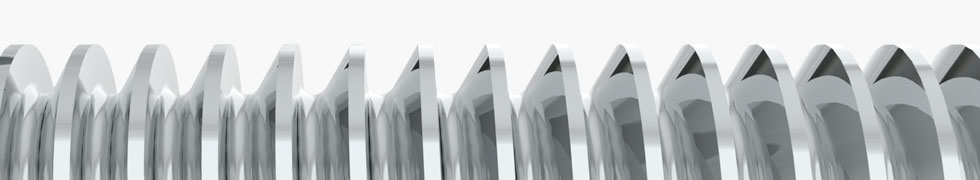

Sägegewinde

Sägegewinde (Breech-lock-Gewinde) sind für extrem hohe einseitige axiale Belastungen vorgesehen, beispielsweise für Pressen, Hubsysteme und Spannvorrichtungen in Drehmaschinen und Fräsmaschinen. Dazu gehören die einläufigen und mehrläufigen metrischen ISO-Sägegewinde nach den deutschen Normen DIN 513, DIN 20401, DIN 2781 und DIN 6063. Weitere internationale Normen auf Anfrage lieferbar.

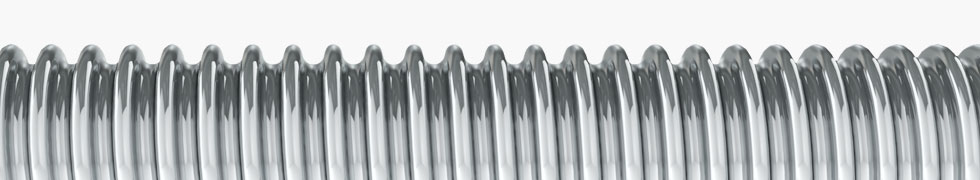

Rundgewinde

Durch die runde Form sind unsere Rundgewinde unempfindlich gegen Verschmutzungen und Schäden. Geeignet für Anwendungen wie Eisenbahnbremsen und Kupplungen, große Ventile und Schieber. Zu diesen Gewinden gehören einläufige und mehrläufige ISO-Rundgewinde mit metrischen und angloamerikanischen Maßen nach den deutschen Normen DIN 405, DIN 15403 und DIN 20400.

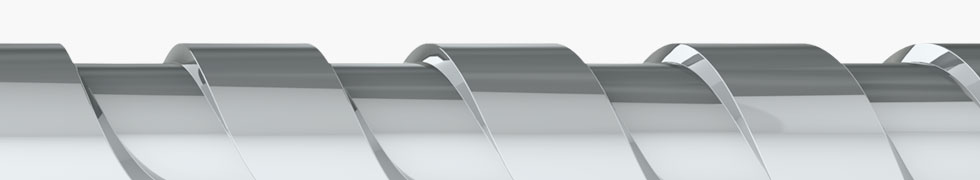

Regelgewinde

Single-start and multi-start coarse or steep threads ideal for wind energy braking systems and door closing mechanisms.

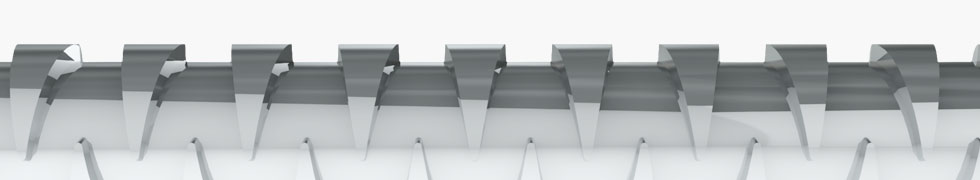

Kreuzgewinde

Kreuzgewinde für Aufspulvorrichtungen in Winden und Wickelvorrichtungen in Seiltrommeln.

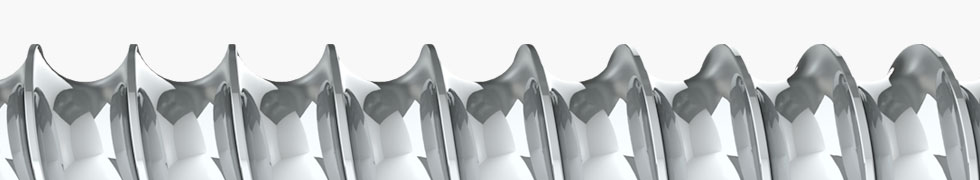

Schneckenförderer

Einläufige und mehrläufige Schneckenförderer sowie Zwillingsschneckenextruder mit Durchmessern von 10 bis 120 mm.

Technische Datenblätter & CAD

Derzeit keine weiteren technischen Details verfügbar. Nehmen Sie wegen weiterer Informationen mit uns Kontakt auf.
