Energie

Details zur Anwendung:

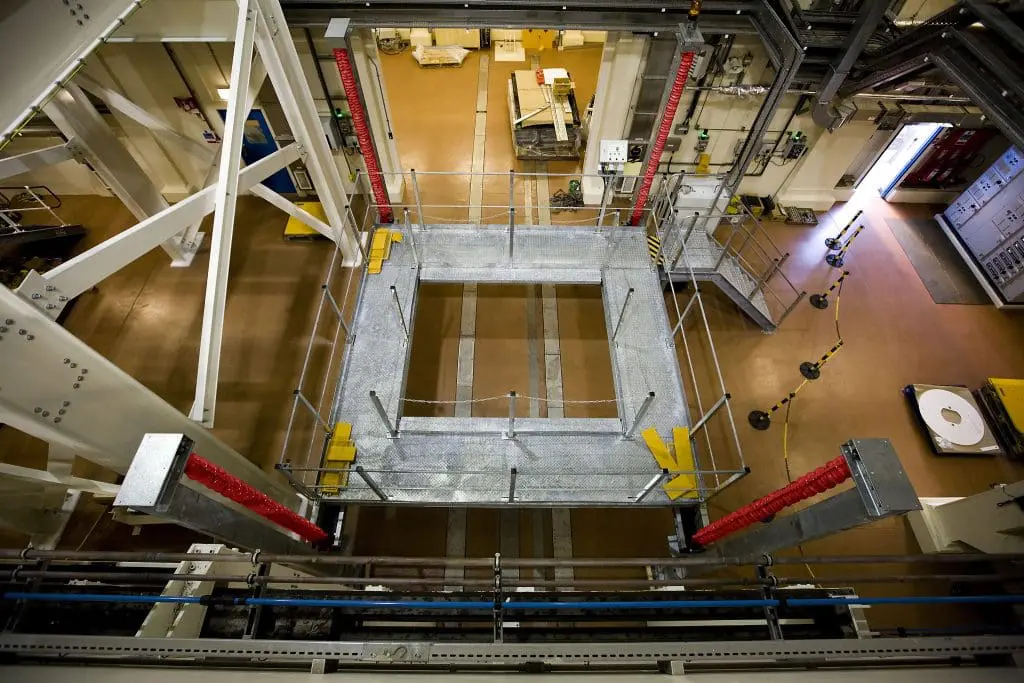

Nukleare Zugangsplattform für Abfallcontainer

In der Nuklearanlage Dounreay durchlaufen Fässer mit Abfällen den Import-/Exportbereich der Zementierungsanlage, wo sie aus ihrem Transportbehälter entfernt werden müssen. Zum Heben und Senken der Plattform wird ein Spindelhubsystem mit 50kN-Spindelhubgetrieben der E-Serie und Range-N-Kegelradgetrieben in einer H-Konfiguration verwendet.

Diese Fallstudie und mehr finden Sie im Portalbereich dieser Website. Hier anmelden oder registrieren

Sie sind bereits im Portal eingeloggt? Dann laden Sie die Fallstudie hier herunter

Verwendete Produkte:

Spindelhubelemente

Kegelrad-Getriebe

Elektromotoren

Kupplungen & Antriebswellen

Antriebskomponenten

Details zur Anwendung:

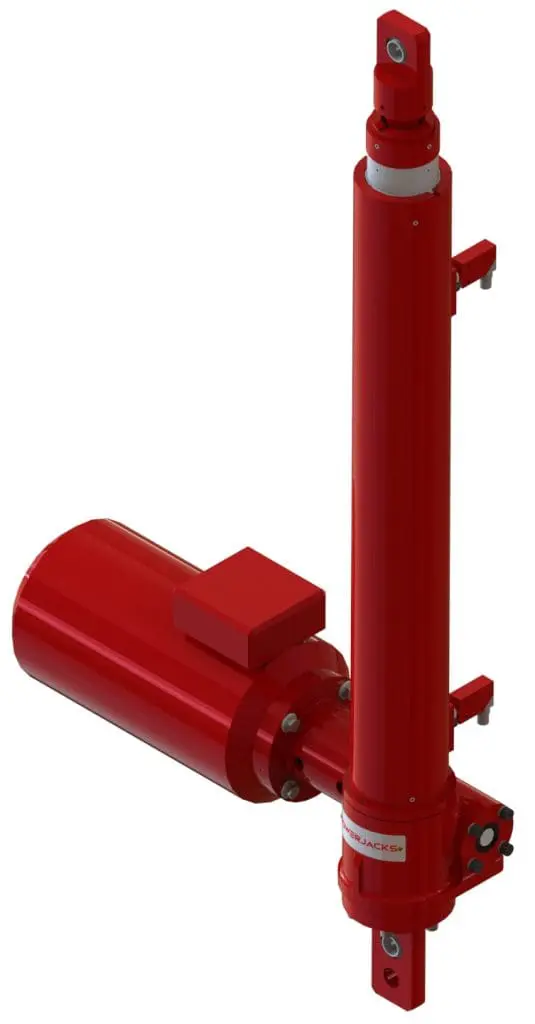

Maschine zur Inspektion des Kerns eines Kernreaktors

Entwerfen und fertigen Sie die Haupt-Linearantriebseinheit, die die Maschine mit dem Reaktorstandrohr verbindet. Vier zusätzliche Spindelhubelemente dienen als Stabilisatoren, wenn die Maschine an das Standrohr gekoppelt ist.

Der Linearantrieb ist so konzipiert, dass er die 20 kN schwere Last über einen Hub von 525 mm hebt und senkt, wobei das Ende des Hubs durch im Antrieb installierte Näherungssensoren signalisiert wird. Um eine starre Säule über den gesamten Hub zu erhalten, verfügt der Aktuator über zwei interne Führungsmechanismen für den Stößel. Als Sicherheitsmerkmal ist der Stößel mit einer eigenen Kupplung ausgestattet, die als mechanischer Fail Safe fungiert, um eine Überlastung zu verhindern, falls die externen Steuersysteme ausfallen. Angetrieben wird der Aktuator von einem 0,75 kW Motor mit integrierter Bremse.

Diese Fallstudie und mehr finden Sie im Portalbereich dieser Website. Hier anmelden oder registrieren

Sie sind bereits im Portal eingeloggt? Dann laden Sie die Fallstudie hier herunter

Verwendete Produkte:

Spindelhubelemente

Elektrische Linearaktuatoren

Antriebskomponenten

Details zur Anwendung:

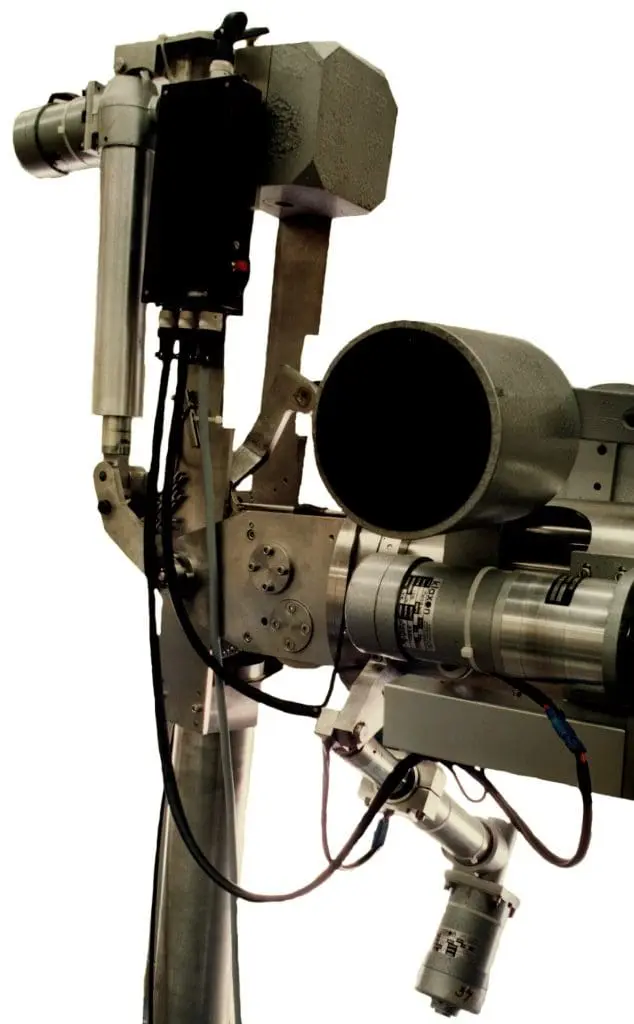

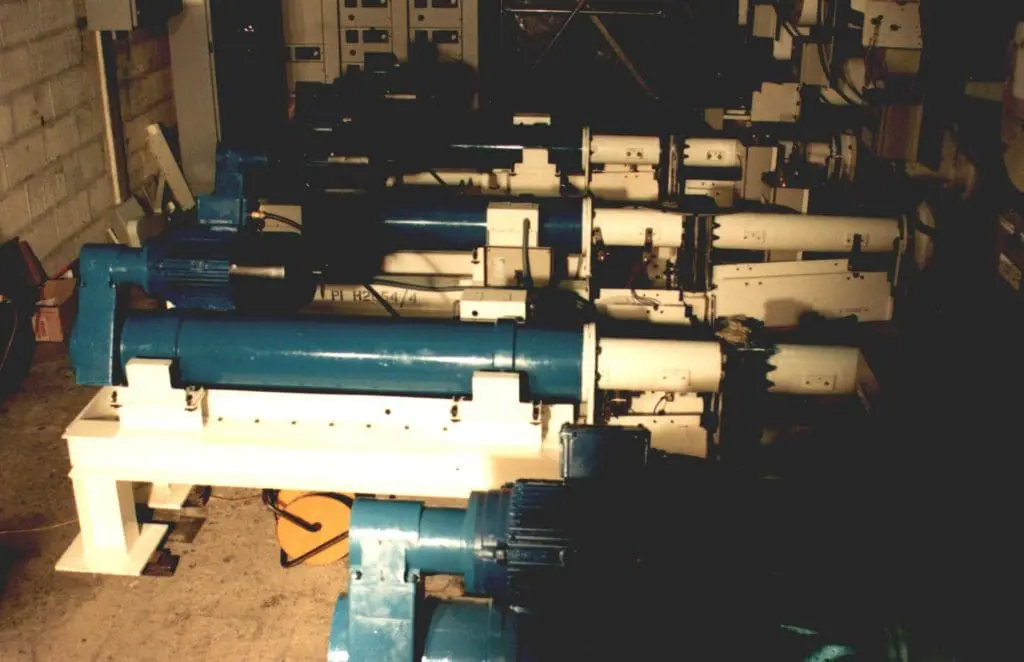

System zur Handhabung von Nuklearbehältern

EMA-Linearaktuatoren werden verwendet, um den Slave-Arm relativ zum Master-Arm in einer Kipp- und Schrägbewegung zu bewegen. Die Aktuatoren sind ein integraler Bestandteil des Mechanismus und fungieren als lasttragende Streben, die die vollen reaktiven Lasten tragen. Die verwendeten Modelle sind die 5kN und 2,5kN kontinuierlich (Modell C) mit 24VDC Motor.

Verwendete Produkte:

Elektrische Linearaktuatoren

Details zur Anwendung:

Nukleares Container-Lift-System

4 Stück A075 Rolaram Linearaktuatoren betätigen einen Scherenhubmechanismus, der Container als Teil des Verkapselungsprozesses anhebt und absenkt.

Verwendete Produkte:

Elektrische Linearaktuatoren

Rolaram®

Details zur Anwendung:

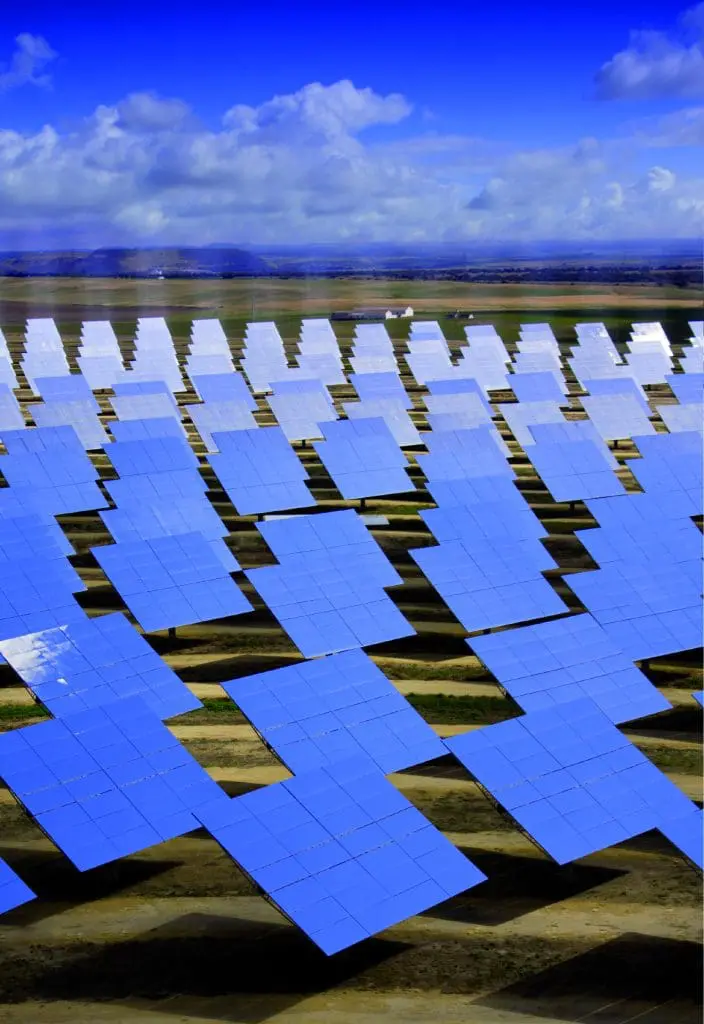

Solar-Positionierungssysteme

Power Jacks Solar-Positionierungslösungen sind kundenspezifisch, und unser Angebot an Spindelhubgetrieben und linearen Aktuatoren ist selbst für die größten Nachführsysteme geeignet. Die Produkte von Power Jacks haben sich in rauen Umgebungen bewährt und sorgen seit Jahrzehnten für einen qualitativ hochwertigen und störungsfreien Betrieb.

Verwendete Produkte:

Spindelhubelemente

Elektrische Linearaktuatoren

Details zur Anwendung:

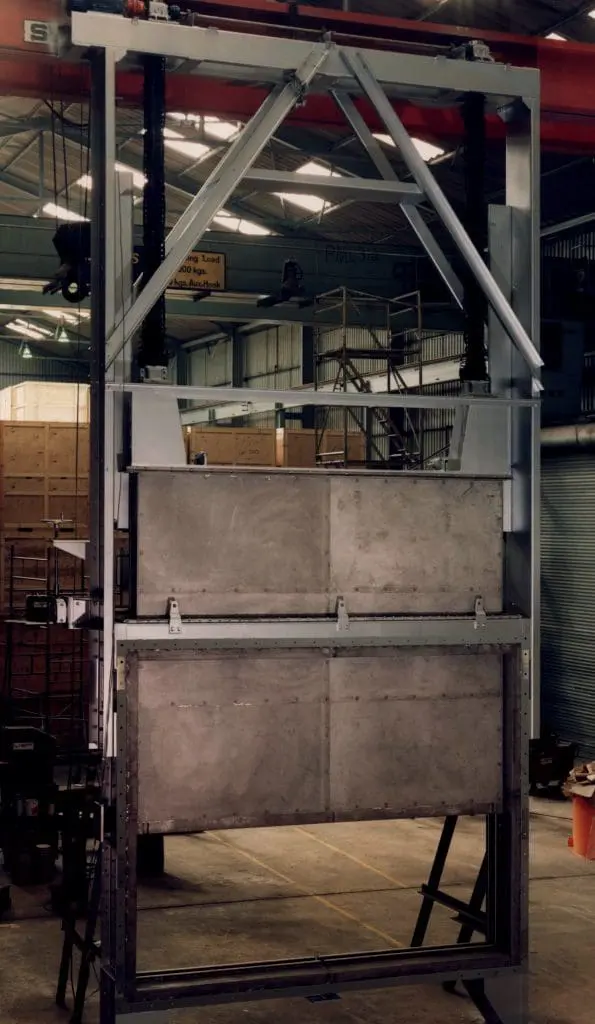

Kraftwerksklappen heben und senken

Power Jacks 2 Stück 200kN (20 Tonnen) metrische Spindelhubelemente der E-Serie mit 4-Meter-Spindeln, verbunden mit einer Antriebswelle und Kupplungen.

Verwendete Produkte:

Spindelhubelemente

Kegelrad-Getriebe

Kupplungen & Antriebswellen

Details zur Anwendung:

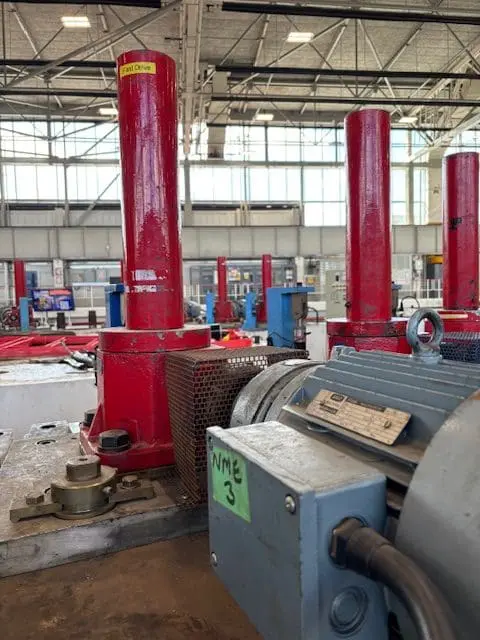

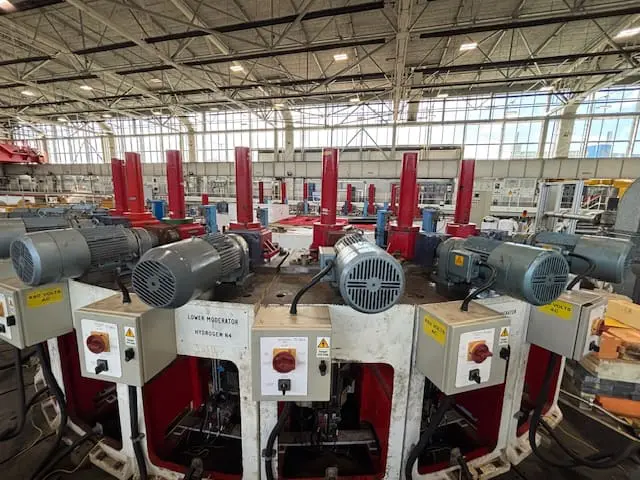

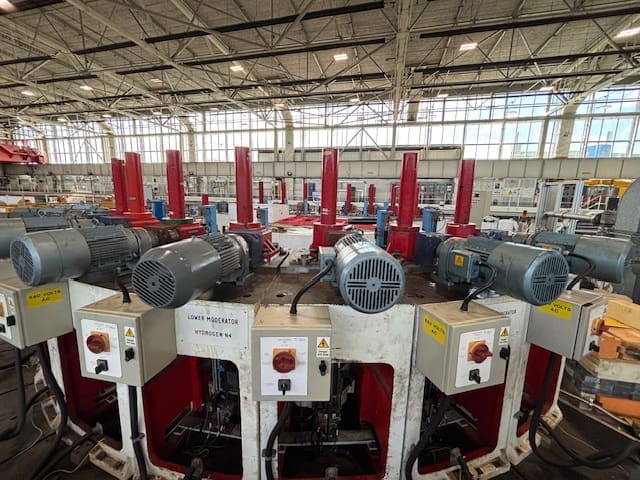

ISIS Gepulste Spallationsneutronen - Türmechanismus der Zielstation

Jeder Rollladen wird von einem Power Jacks 300kN E-Series Metric Machine Screw Jack Typ E1829 bedient, der von einem 7,5kW Getriebemotor angetrieben wird.

Das Spindelhubgetriebe hat eine umgekehrte Spindelkonfiguration mit einem Hub von 500 mm und einer Steigung von 16 mm, die von einem 32:1 Schneckengetriebe angetrieben wird. Das Standarddesign wurde so angepasst, dass es genau den Installations- und Betriebsanforderungen des Kunden entsprach. Die Besonderheiten reichten von großen Komponenten wie einer speziellen Leitspindel bis hin zu nuklearem Schmierfett für Spindel und Getriebe.

Verwendete Produkte:

Spindelhubelemente

Elektromotoren

Untersetzungsgetriebe

Kupplungen & Antriebswellen

Details zur Anwendung:

Joint European Torus Project (JET) Manipulator-Positionierung

Der Manipulator ist in der Lage, wichtige Arbeiten auszuführen, wie z.B. das Entfernen und Ersetzen von Balkenbegrenzungsplatten, die sich in der Außenwand des Torus befinden. Der Manipulator hat einen 9 Meter langen Gelenkausleger und kann Lasten mit einem Gewicht von bis zu 1 Tonne handhaben.

Die Hauptneigung und die seitliche Neigung des Auslegers werden über metrische Spindelhubelemente der E-Serie mit 200 kN gesteuert. Für die Hauptneigung wird der Arm über ein Spindelhubgetriebe am hinteren Ende des Arms um einen Punkt gehebelt, um ihn in einer vertikalen Ebene zu neigen. Das Spindelhubgetriebe für den Seitenneigungsmechanismus schwenkt den Arm radial um die zentrale Achse, die entlang der Länge des Arms verläuft. Für die geforderte Präzision und Genauigkeit wurden spielfreie Spindelhubelemente spezifiziert, um den Positionierungsfehler am Ende des Manipulators zu minimieren, da die Bewegung über die Länge des Arms vergrößert wird.

Verwendete Produkte:

Spindelhubelemente

Details zur Anwendung:

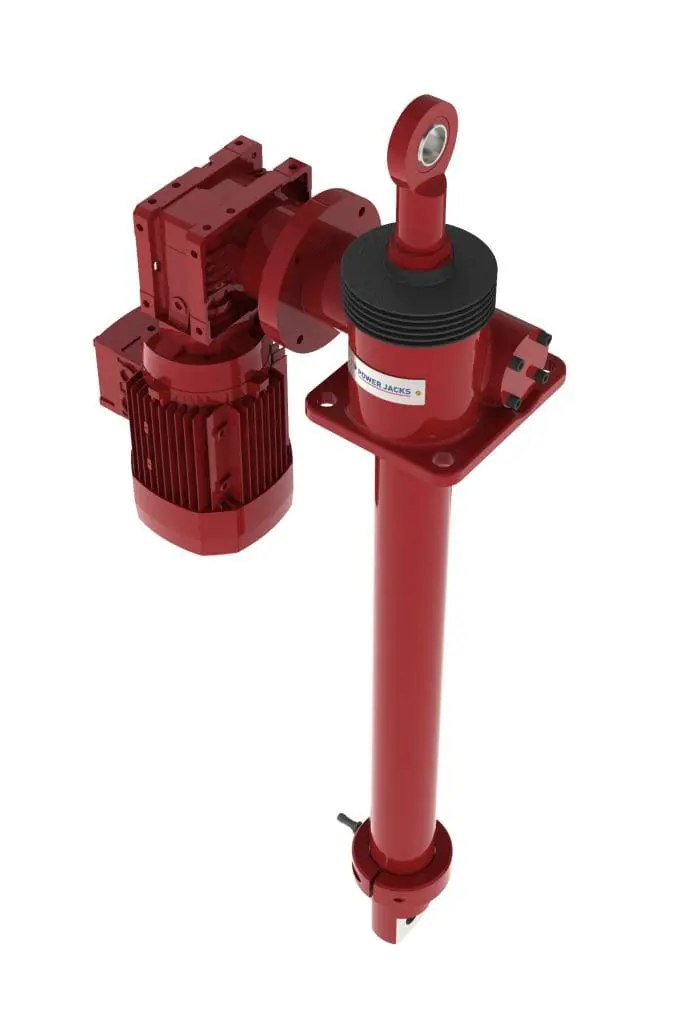

Automatisierung von Windturbinenschaufel-Formen

Die Herstellung von Windturbinenblättern kann durch den Einsatz von Spindelhubgetrieben zum Öffnen und Schließen der für die Blattproduktion verwendeten Form automatisiert werden. Die Scharniere an der Form können von Spindelhubgetrieben angetrieben werden, so dass sich die Form um 180 Grad bewegen kann.

Bei dieser Art von Kipp- und Schwenkbewegung muss das Spindelhubgetriebe beim Ausfahren und Einfahren schwenken, weshalb motorisierte Spindelhubgetriebe mit doppelter Gabelbefestigung verwendet werden.

Ihre Bewegung kann von einem zentralen Steuersystem elektronisch synchronisiert werden, indem Bewegungsrückmeldungen von Encodern und Sensoren an den Spindelhubelementen verwendet werden.

Verwendete Produkte:

Spindelhubelemente

Elektromotoren

Untersetzungsgetriebe

Bewegungssteuerung

Details zur Anwendung:

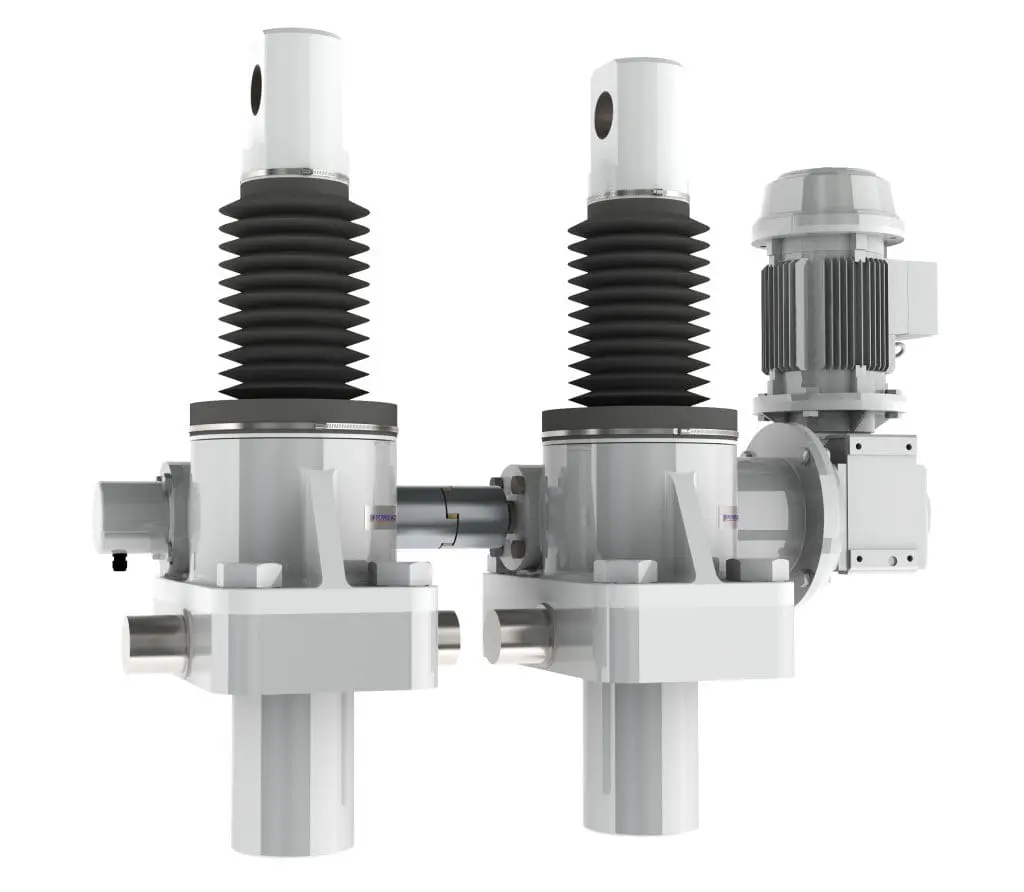

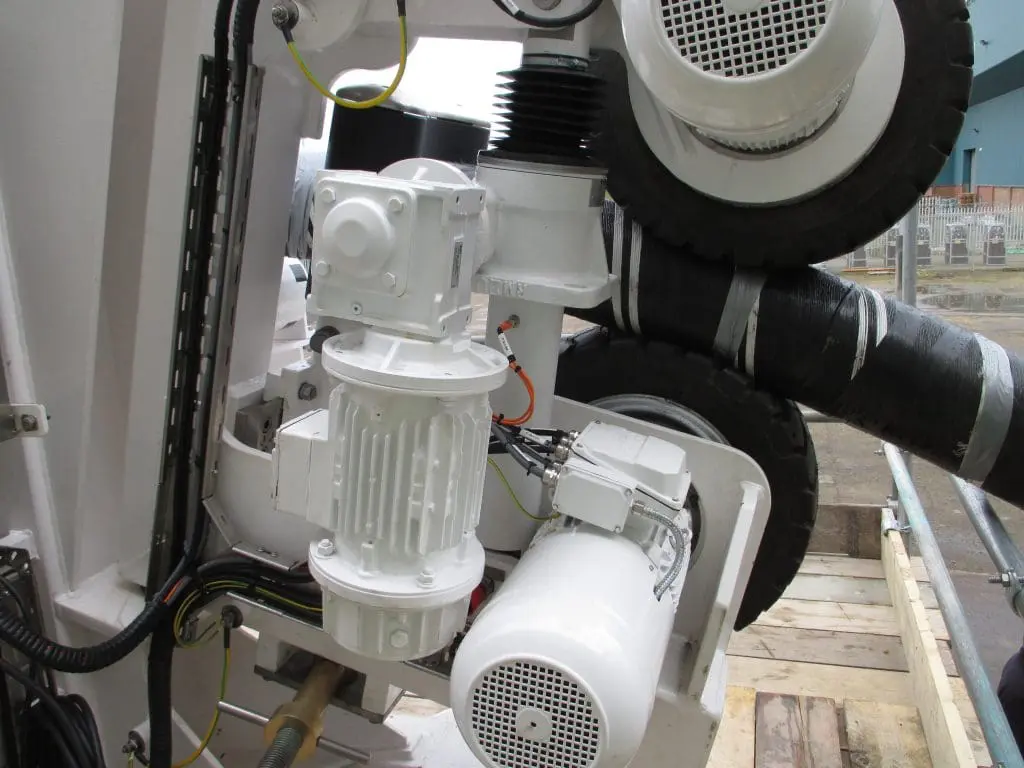

Spindelhubelemente verbessern die Spannungskontrolle bei der Verlegung von Unterwasserkabeln

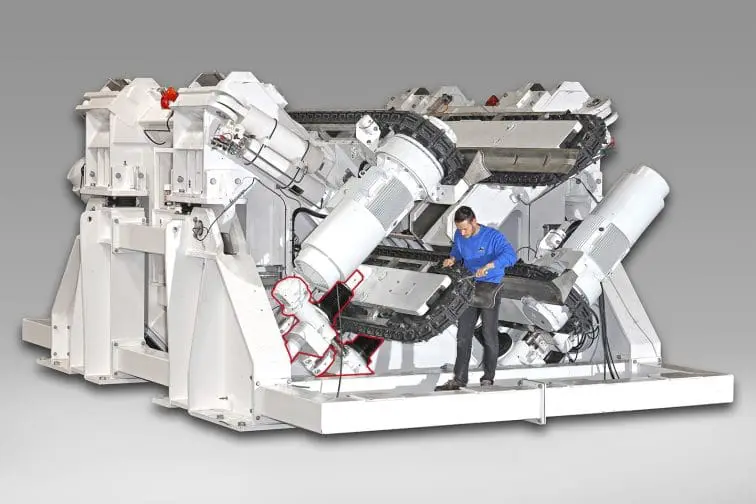

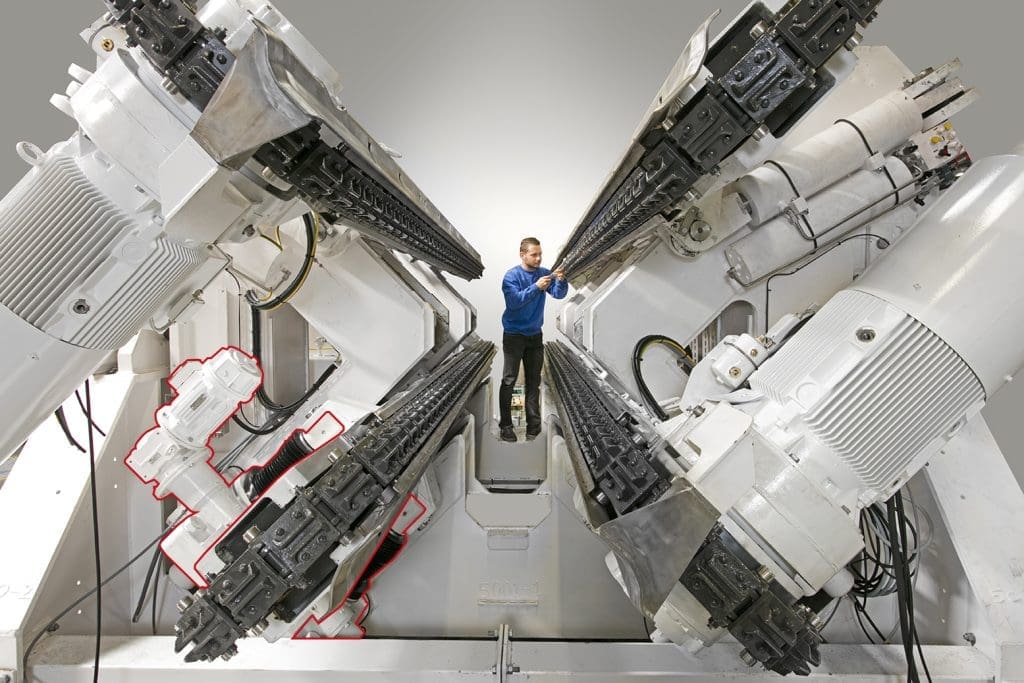

Bei der Verlegung von Unterseekabeln ist es von entscheidender Bedeutung, dass die Spannung des Kabels während des Verlegungsprozesses innerhalb der erforderlichen Toleranzen gehalten wird, um das Risiko einer Beschädigung des Kabels durch Quetschen der Kabelkerne oder Überschreiten des Mindestbiegeradius zu minimieren. Um diese Spannung zu regulieren, werden spezielle Maschinen eingesetzt, die das Kabel während der Verlegung bearbeiten. Eine dieser Maschinen ist der 45Te 4-Track Tensioner von MAATS Tech Ltd, der mit elektromechanischen Spindelhubgetrieben für die Positionierung der unteren Schienen ausgestattet ist. Die Verwendung von Spindelhubgetrieben an den unteren Bahnen gibt diesem MAATS-Spanngerät den Vorteil einer genaueren Positionierung für eine bessere Spannungskontrolle im Vergleich zu rein hydraulischen Systemen.

Diese Fallstudie und mehr finden Sie im Portalbereich dieser Website. Hier anmelden oder registrieren

Sie sind bereits im Portal eingeloggt? Dann laden Sie die Fallstudie hier herunter

Verwendete Produkte:

Spindelhubelemente

Untersetzungsgetriebe

Kupplungen & Antriebswellen

Bewegungssteuerung

Details zur Anwendung:

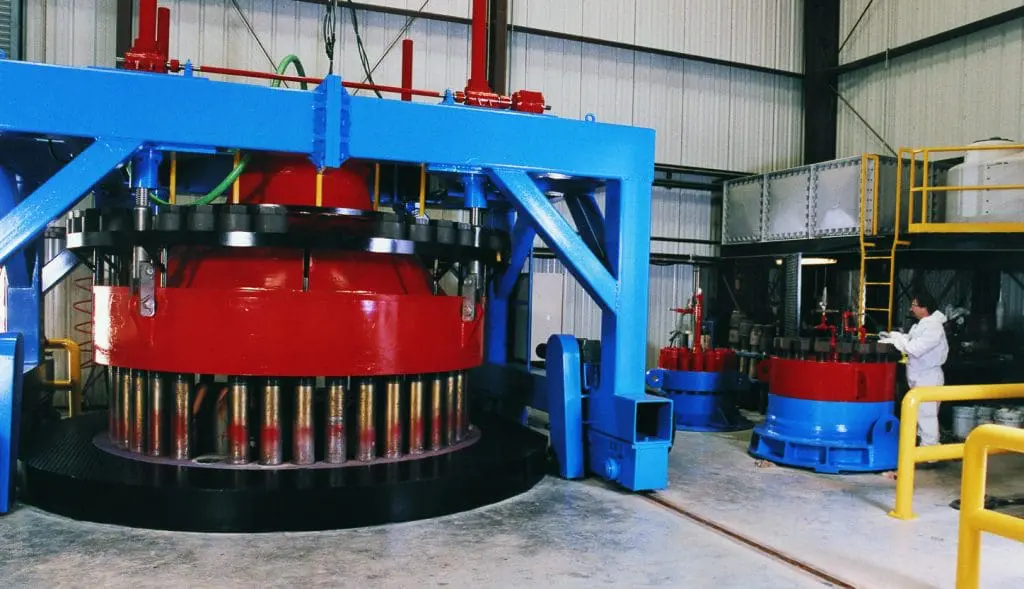

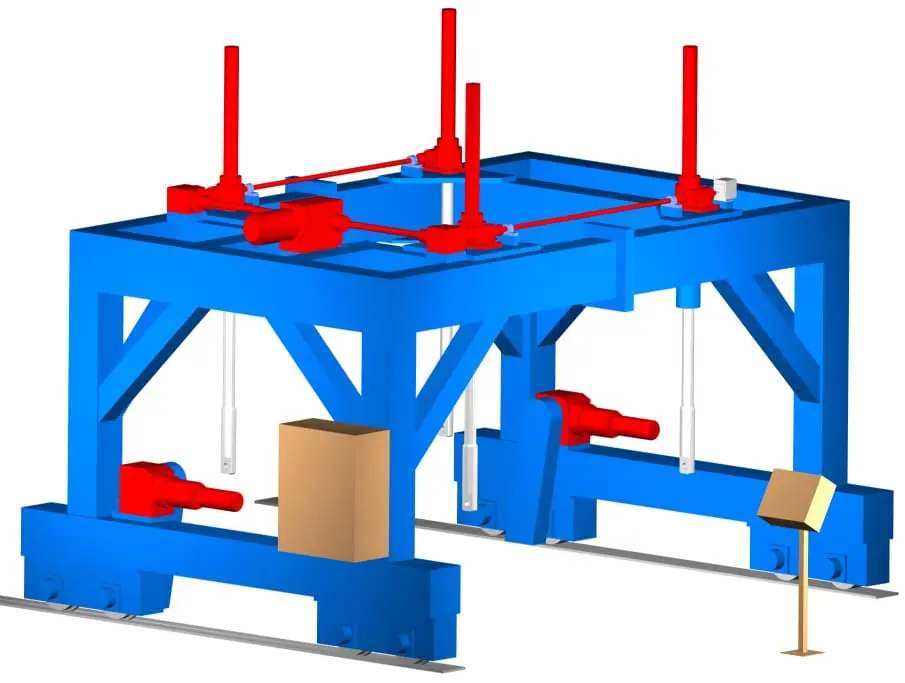

Testanlage für hydrostatische Druckbehälter - Anheben des Deckels

Bei den Spindelhubgetrieben handelte es sich um spezielle Einheiten, die auf dem metrischen 300kN-Maschinenspindelhubgetriebe der Power Jacks E-Serie basierten. Sie waren vom umgekehrten Typ und verfügten über eine Verschleißüberwachung für die Getriebesätze. Ein motorisiertes Untersetzungsgetriebe mit Kegelradgetrieben zur Steuerung des Antriebsstrangs sorgte für den Antrieb jedes der vier Spindelhubelemente. Die Motoreinheit verfügte über eine integrierte Bremse zum sicheren Halten der Last beim Abstellen. Zu Positionierungszwecken wurde ein Nockenendschalter an das Hubsystem angeschlossen, der im Notfall den Überhub und den normalen Systemstopp begrenzte.

Diese Fallstudie und mehr finden Sie im Portalbereich dieser Website. Hier anmelden oder registrieren

Sie sind bereits im Portal eingeloggt? Dann laden Sie die Fallstudie hier herunter

Verwendete Produkte:

Spindelhubelemente

Kegelrad-Getriebe

Elektromotoren

Kupplungen & Antriebswellen

Antriebskomponenten

Bewegungssteuerung

Details zur Anwendung:

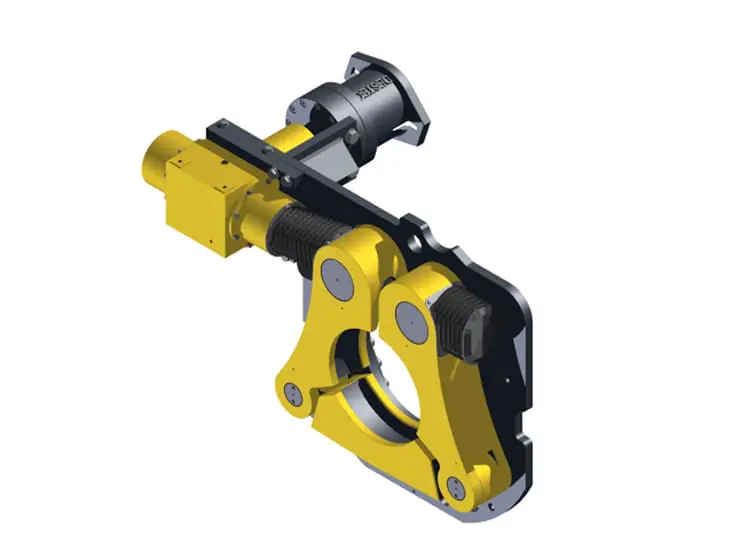

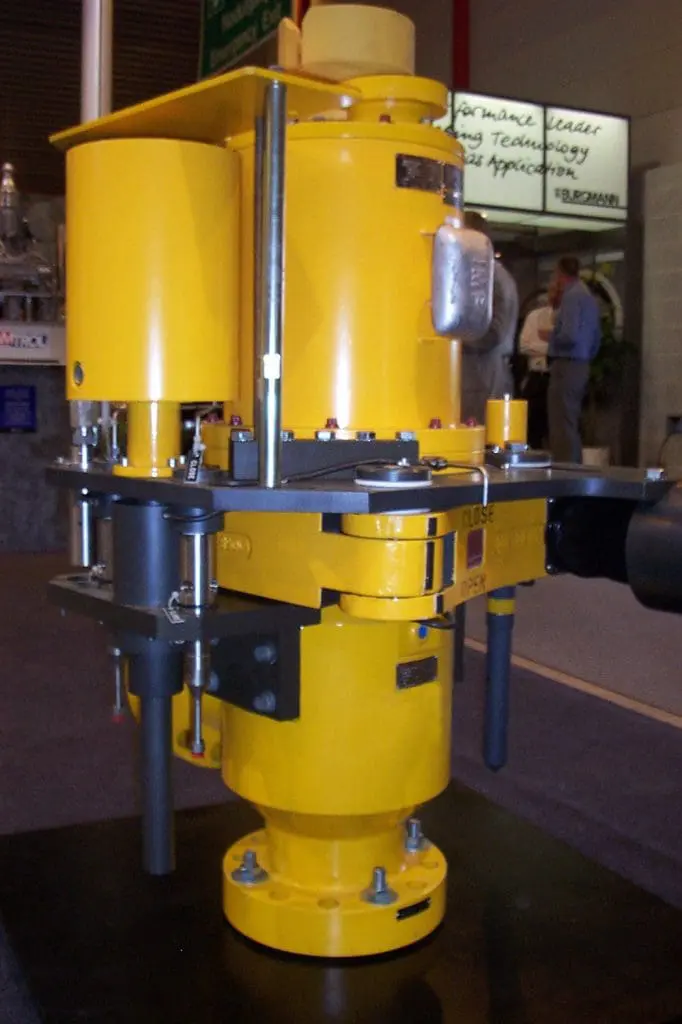

Power Jacks Unterwasser-Getriebe hilft beim Antrieb von ROV

Kegelradgetriebe sind an Unterwasser-Einzelschrauben-Klemmverbindungen an rückholbaren Unterwasser-Drosseln im Einsatz.

Für diese Anwendung wurde eine spezielle Unterwasser-Variante des Neeter Drive Range-N Serie-39-Getriebes mit hohem Drehmoment entwickelt. Das Getriebe verfügt über Präzisions-Spiralkegelräder, verstärkte Antriebswellen und natürlich eine spezielle Unterwasserabdichtung mit Druckausgleichsanschlüssen.

Verwendete Produkte:

Kegelrad-Getriebe
