工业自动化

Application Details:

玻璃包装机 – 连续运行

4 off Power Jacks 100kN E 系列公制平移螺旋升降机，以 H 配置连接，配有两个启动螺旋和高性能齿轮组，可满足速度和工作要求。

Products Used:

螺旋升降机

锥齿轮箱

电机

减速箱

联轴器和传动轴

Application Details:

钢板整平机

在进行精整工序之前，可将材料中的波浪或其他不规则部分拉直。动力升降机直立公制机器螺旋升降机配有公差很小的导向衬套，用于整平机的定位。

Products Used:

螺旋升降机

Application Details:

金属型材矫直机

每个矫直辊的 2 个顶升系统由 TE1850-280-S 组成，通过一根坚固的传动轴连接，并由电动直列螺旋减速箱驱动。这些螺旋升降机采用特殊设计，其中标准的 500kN E1850 变速箱已得到加强，因此在压缩时可达到 700kN 的额定动态承载能力。

通过两个水平相对的螺旋升降机来调整滚柱螺杆的位置。这里使用的是载荷为 300 千牛的 ME1830-450 平移螺旋升降机，由电动螺旋齿轮箱单独驱动。

其着陆支腿的垂直定位通过螺旋升降机进行调整。螺旋升降机为 300 千牛载荷的 TE1830-220 平移机器螺旋升降机，具有扩展的闭合高度，由安装在机器一侧的螺旋减速齿轮电机成对驱动，并通过锥齿轮箱与升降机相连。

Products Used:

螺旋升降机

锥齿轮箱

电机

减速箱

联轴器和传动轴

Application Details:

电缆/电线制造机

边框的移动由两个 Power Jacks EMA 电动直线执行器完成。使用的是 2.5kN 415 VAC 连续型（C 型）。

Products Used:

电动直线执行器

Application Details:

高速报纸印刷机

锥齿轮箱需要每天 24 小时以极高的速度运转。这些设备的设计必须能够提供极高的精度和可重复性。

Neeter Drive 的锥齿轮箱采用了专门设计的 LABYRINTH（进油和冷却）和移位传动（能够切换齿轮以提供相反的输出旋转）齿轮箱，从初始启动开始就能提供几乎 100% 的效率、免维护操作、低运行温度和高可靠性，同时每天 24 小时、每周 6 至 7 天无故障运行。

Products Used:

锥齿轮箱

Application Details:

烘纸机抽油烟机自动化

造纸干燥机机罩自动化由 50kN E 系列螺旋升降机系统提供，包括锥齿轮箱、传动轴联轴器和齿轮电机。干燥机机罩通过螺旋升降机系统升降。机罩需要在上部结构的整个长度上保证密封。这台机器的机罩是拉合的，为了确保完美的密封，每个螺旋升降机上都使用了螺旋弹簧负载限制器。

请参阅我们的案例研究，了解更多有关螺旋弹簧负载限制器及其如何在螺旋升降机上工作的信息。

本案例研究及其他内容可在本网站的门户网站部分查阅。 在此登录或注册

Products Used:

螺旋升降机

锥齿轮箱

电机

减速箱

联轴器和传动轴

Application Details:

造纸机

两个千斤顶水平安装，两个垂直安装，用于移动切片体，从而控制成品纸的厚度。

Power Jacks 100kN E 系列公制平移和旋转螺旋升降机，配有特殊不锈钢螺旋、蜗杆轴和底管，并安装了防反向间隙功能。

Products Used:

螺旋升降机

Application Details:

安全进入进料斗

造粒机采用两个 EMA 直线执行器，一个在机座上（降低），另一个在进料斗上（升高）。这些装置为机器内部部件提供了维护通道。每个制粒机上都有两个间歇式（I 型）、5 千牛、240 伏交流致动器。一个行程为 280 毫米，用于降低台座，另一个行程为 520 毫米，用于提升进料斗。

Products Used:

电动直线执行器

Application Details:

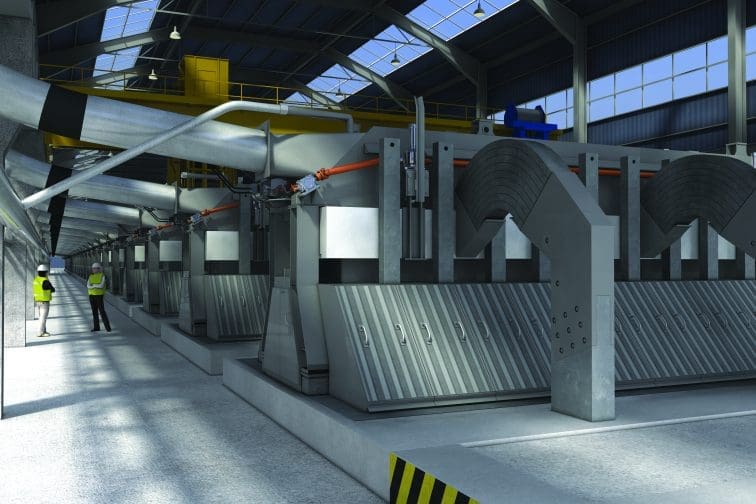

还原电池（Potline）上的阳极光束定位

Power Jacks 不断开发新产品，使客户的设计始终处于技术和性能的领先地位。不过，我们仍然支持所有旧技术（包括齿轮气动发动机），这些技术目前仍在全球范围内使用。

AMT0300 阳极插孔是最新开发的产品之一。这是第四代阳极束定位系统的基石。该系统旨在满足最新电解槽设计的要求，这些电解槽的物理尺寸和性能要求都有显著提高。新型阳极顶及其系统均已成功完成罐线测试，目前正在主要罐线上取得令人瞩目的成果。

Power Jacks 已向英国、德国、美国、伊朗、新西兰、阿联酋和南非等国的冶炼厂提供了大量阳极顶升系统。我们用于定位阳极梁的阳极顶升系统都是根据每个客户的具体要求而设计的，无论是用于预焙还是基于 Søderberg 技术的冶炼厂。

我们设计和制造的系统至少可无故障运行 30 年。

Products Used:

螺旋升降机

锥齿轮箱

电机

减速箱

联轴器和传动轴

Application Details:

饮料罐生产线

该自动化解决方案用于 4 个清洗槽的高度调节，使用 28 个螺旋升降机，每个升降机的额定载重量为 10 千牛，由 Power Jacks 有限公司制造和提供。

TE2500 型倒置平移螺旋升降机选自 Power Jacks 的 E 系列公制机器螺旋升降机标准程序，并进行了一些小的定制。为适应轻度腐蚀性的应用环境，使用了不锈钢部件。使用 Power Jacks 产品实现设备自动化后，原来需要 6 小时的操作现在只需 20 分钟。大大节省了公司的生产时间和资金。

请阅读我们的案例研究中的完整故事。

本案例研究及其他内容可在本网站的门户网站部分查阅。 在此登录或注册

Products Used:

螺旋升降机

锥齿轮箱

减速箱

联轴器和传动轴

Application Details:

传送带跟踪

需要调整时，直线执行器会移动，使输送带集中，确保延长输送带的使用寿命，减少生产停机时间。Power Jacks EMA 电动直线执行器之一用于定位。每个跟踪装置上都安装有一个连续的（C 型装置）、5 千牛、240 伏交流推杆。

Products Used:

电动直线执行器

Application Details:

包装线

这些设备需要在清洁的环境中运行，因此除了设备的高精度外，还需要注入适合环境的润滑油，并格外注意油的密封性。

Neeter Drive 系列 PowerGear 和高传动比 DynaGear 锥齿轮箱用于该应用。齿轮箱内填充了食品级润滑脂，轴上安装了双层油封。锥齿轮箱取代了链条驱动，从而实现了更高的精度和可靠性。

Products Used:

锥齿轮箱

Application Details:

地毯尖头剪切机

每个剪切头使用两个 25 千牛公制平移机器螺旋升降机。螺旋升降机带有键控起重螺杆，并配有保护波纹管。

Products Used:

螺旋升降机

Application Details:

容器内堆肥 (IVC) 厂屋顶升降机

舱内堆肥（IVC）厂处理可生物降解的家用和商用材料，生产出优质堆肥产品，用于农业、景观美化、表层敷料和公共用途。它将垃圾从垃圾填埋场转移出来，并有助于减少甲烷的排放–甲烷是一种影响气候变化的强大温室气体。IVC 完全符合《动物副产品管理条例》（ABPR）中关于处理食品原料的规定。

为了提高容器内堆肥（IVC）设备的效率，Power Jacks 提供了一套螺旋升降机系统，用于升降堆肥容器的顶棚。当顶盖打开时，装料铲可以进入；当顶盖关闭时，物料上方会有一个小的空隙，以便更好地控制堆肥过程。为每个顶升系统提供直线运动的是两个独立的电动螺旋升降机系统，它们通过电子方式同步运行。顶升系统通过简单的按钮操作来升降顶棚，可在 1 分钟内将顶棚提升至两米的完整行程。

系统中使用的螺旋升降机是 Power Jacks 经典的 E 系列单面螺旋升降机，因其性能卓越、坚固耐用和可靠性高而成为世界各地客户设计顶升系统时的首选。

Products Used:

螺旋升降机

锥齿轮箱

电机

联轴器和传动轴

Application Details:

12 头带锯

每个切割刀片由 2 个螺旋升降机和连接驱动轴定位。使用的螺旋升降机是广受欢迎的 E 系列公制机器螺旋升降机中的紧凑型 10kN ME2501，带有波纹管防尘罩。

Products Used:

螺旋升降机

Application Details:

纤维板机

每台机器有 8 台 E 系列公制旋转滚珠螺旋升降机，每台都配有双保护波纹管，并通过锥齿轮箱、联轴器和驱动轴连接在一起。

Products Used:

螺旋升降机

锥齿轮箱

电机

联轴器和传动轴

Application Details:

除焦车系统

解锁轿厢系统由四个轿厢组成，这些轿厢独立运行，必须在三个轴上进行控制，所有轿厢都通过 PLC 进行联锁和控制。

自从安装了新的卸楔车系统后，在轧机机架上准备更换轧辊所需的时间比以前使用人工系统时减少了 50%，从而显著提高了劳动力利用率。

早期使用液压系统的尝试未能达到这些苛刻的性能标准，即以高速、高精度移动大负载。

Products Used:

电动直线执行器

罗拉拉姆

行星滚柱螺杆

Application Details:

厚板钢厂

这是莱芜钢铁公司最大的中厚板生产线。

板材轧机上的快速冷却台使用 16 x B075 Rolaram 推杆和 16 x E 系列 300kN 螺旋升降机，通过 20 x 锥齿轮箱驱动，并由 8 台电机驱动。

莱芜钢铁公司是中国一家年产 700 万吨的钢铁制造商。

Products Used:

螺旋升降机

锥齿轮箱

电动直线执行器

电机

减速箱

Application Details:

矩形空心截面可调桌挡

Power Jacks 螺旋升降机在位于英国哈特尔普尔的全球管道供应商 TATA Steel Europe 20″ 钢管厂的生产过程中发挥着重要的辅助作用。50kN E 系列螺旋升降机安装在矩形空心型钢 (RHS) 部门的可调工作台和定心挡块上。

螺旋升降机用于将耗时、成本高且对人员有危险的手工流程自动化。通过使用 Power Jacks 螺旋升降机实现流程自动化，TATA 在效率、质量、健康和安全方面都得到了改善，同时降低了生产成本。

本案例研究及其他内容可在本网站的门户网站部分查阅。 在此登录或注册

已登录门户网站 在此下载案例研究

Products Used:

螺旋升降机

锥齿轮箱

电机

联轴器和传动轴
