Details zur Anwendung:

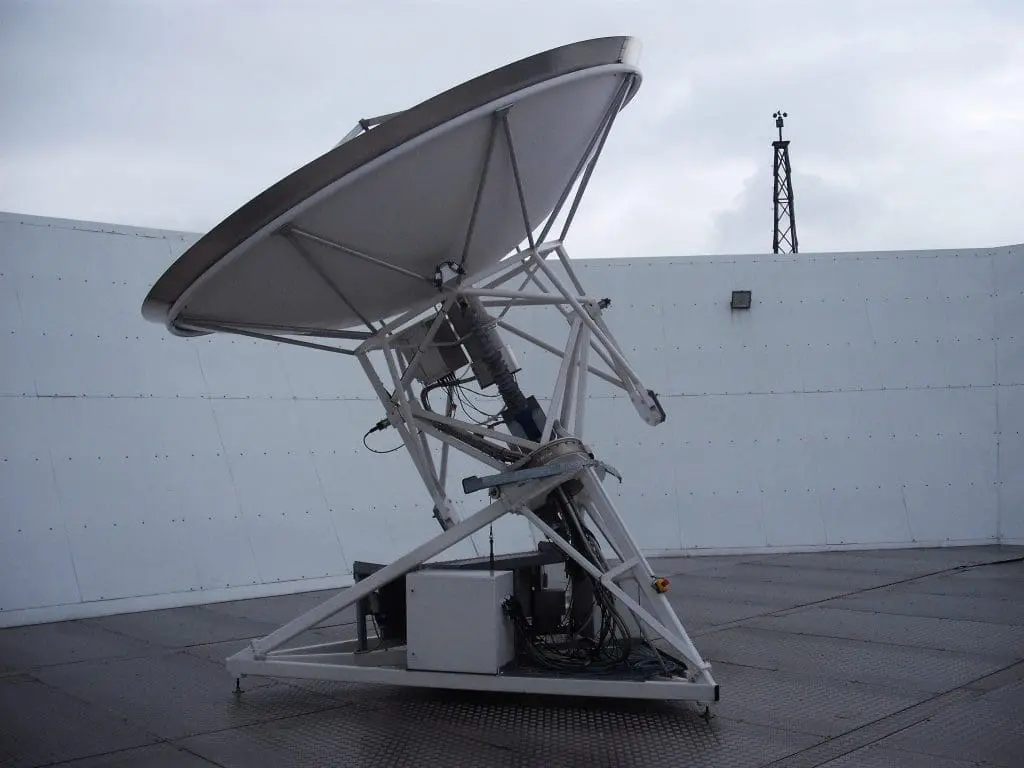

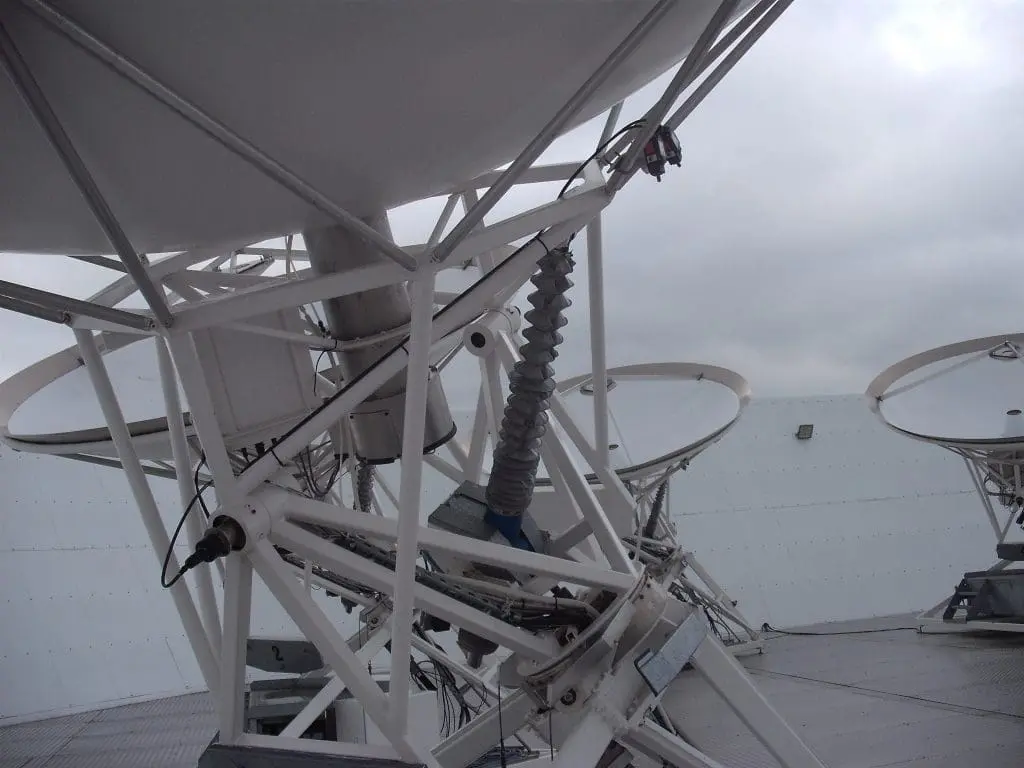

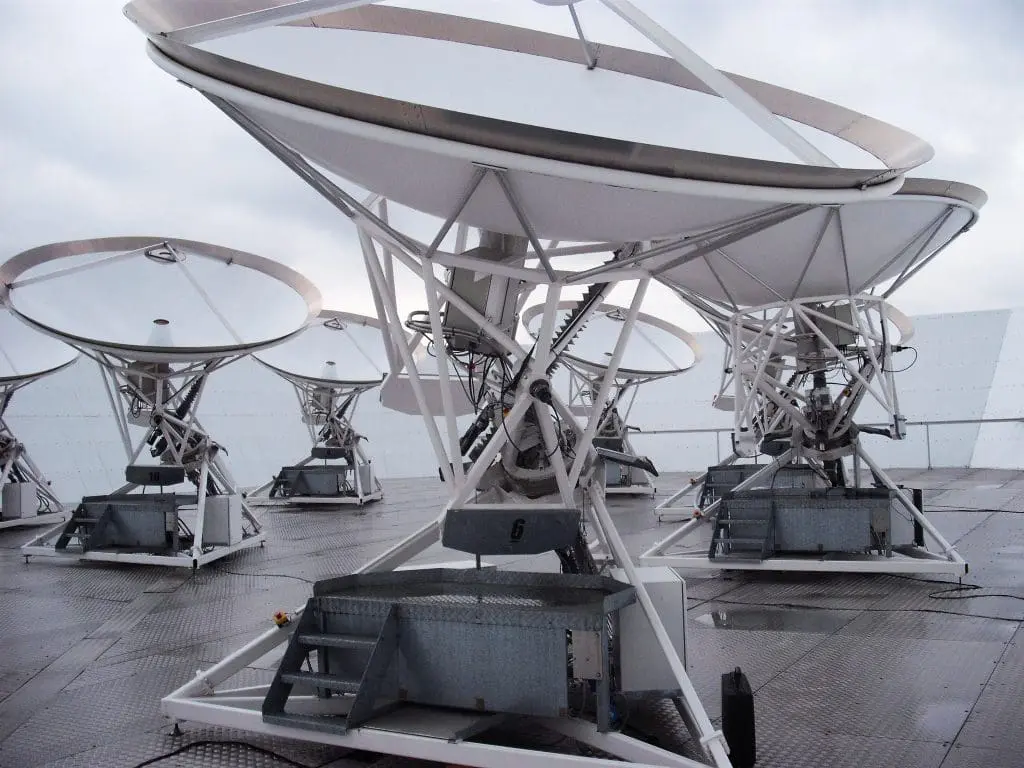

Antennenpositionierung für die Durchmusterung von Galaxienhaufen

Das Cavendish Laboratory in West Cambridge ist Teil der School of Physical Sciences der Universität Cambridge und hat eine weltbekannte Geschichte von Entdeckungen und Innovationen in der Physik. Power Jacks hat einen Präzisions-Höhenantrieb für die Antennenschüsseln des Arcminute Microkelvin Imager (AMI) entwickelt und hergestellt. Der Elevationsantrieb basiert auf einem 50kN-Kugelhahn und positioniert den AMI so, dass er Untersuchungen von Galaxienhaufen durchführen kann.

Für weitere Details lesen Sie bitte unsere Fallstudie.

Diese Fallstudie und mehr finden Sie im Portalbereich dieser Website. Hier anmelden oder registrieren

Sie sind bereits im Portal eingeloggt? Dann laden Sie die Fallstudie hier herunter

Verwendete Produkte:

Spindelhubgetriebe

Details zur Anwendung:

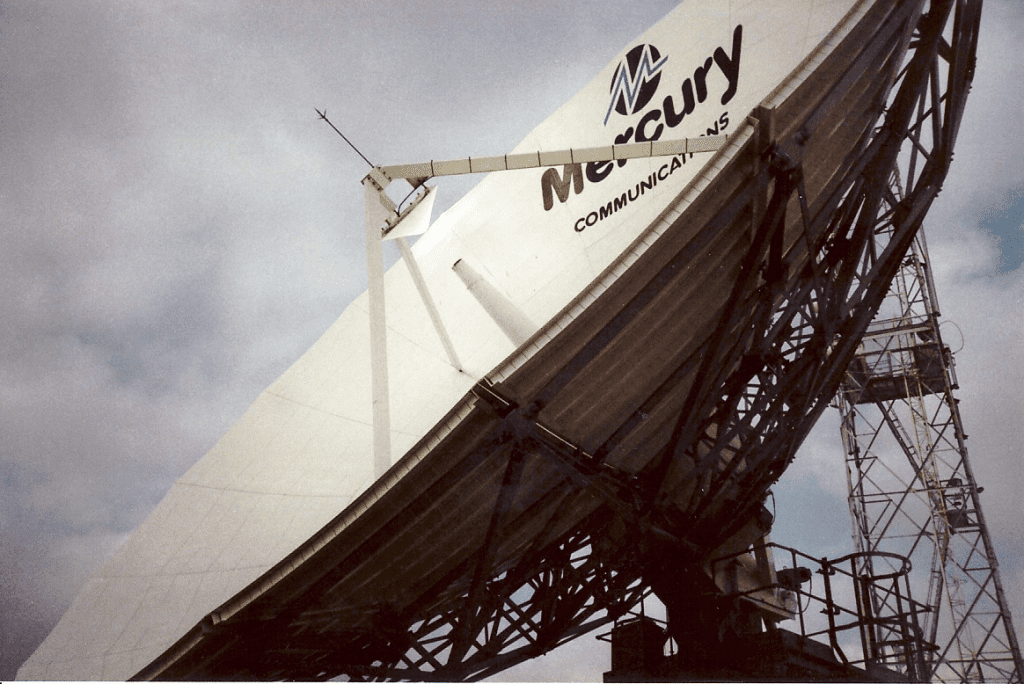

Positionierung der Antennenschüssel

Power Jacks Spindelhubelemente für die genaue Positionierung von Elevation und Azimut großer Antennenschüsseln. Geringes Axialspiel und hohe Steifigkeit sind erforderlich, um die Antennenschüssel unter stark schwankenden Windlasten auf der Station zu halten.

Verwendete Produkte:

Elektrische Linearaktuatoren

Details zur Anwendung:

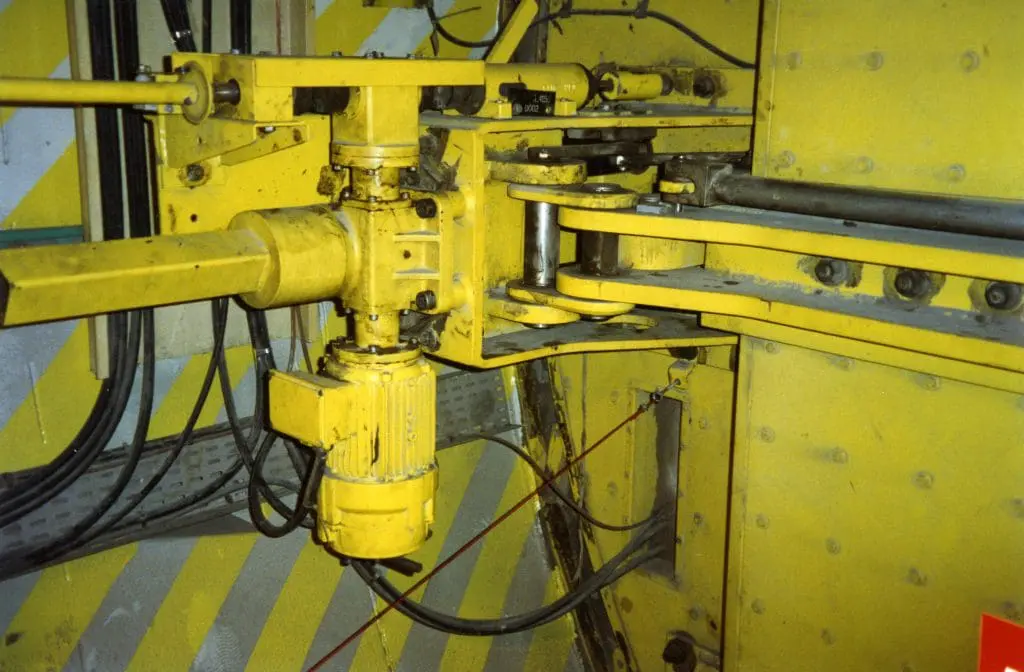

Euro-Tunnel-Sicherheitstüren werden von Spindelhubgetrieben bewegt

Die Tunnel wurden hauptsächlich etwa 40 m unter dem Meeresboden gebaut. Der Kanaltunnel besteht aus 3 separaten Tunneln. Die äußeren Nord- und Südtunnel mit einem Durchmesser von 7,6 m liegen 30 m auseinander und enthalten jeweils eine einspurige Bahnstrecke. Der mittlere Servicetunnel mit einem Durchmesser von 4,8 m ist für Wartungs- und Notfälle vorgesehen. Die Lauftunnel sind alle 375 m durch Querschläge mit dem Servicetunnel verbunden. Die beiden Lauftunnel sind außerdem alle 250 m durch Kolbenentlastungskanäle mit einem Durchmesser von 2 m verbunden, um den Luftdruck auszugleichen, der durch den „Kolbeneffekt“ bei der Durchfahrt der Züge entsteht.

Die Quergänge verfügen über eine feuerfeste Tür am Ausgang jedes Quergangs zum Lauftunnel. Diese Tür ist normalerweise geschlossen. In dem Servicetunnel, an den sie angeschlossen sind, herrscht ein höherer Luftdruck als in den laufenden Tunneln, um zu verhindern, dass Rauch in den Servicetunnel eindringt, und um einen „Blaseneffekt“ beim Öffnen einer Quergangstür zu erzielen. Am Haupteingang jedes Servicetunnels befindet sich eine Schleuse (1 an jedem Ende). Sowohl die Cross-Passage-Türen als auch die Eingangstüren der Servicetunnel benötigen aufgrund ihres Gewichts und ihrer Größe einen mechanischen Mechanismus zum Öffnen und Schließen der Türen.

Das Herzstück dieses Mechanismus ist ein metrisches Kugelumlaufspindelhubelement der E-Serie, das aufgrund seiner hohen Effizienz und seines robusten Designs ausgewählt wurde. Bei den verwendeten Spindelhubelementen handelt es sich um metrische Kugelumlaufspindelhubelemente mit 100 kN, die über Gabelköpfe und folgende zusätzliche Merkmale verfügen: Anti-Rotations-Mechanismus für die Kugelumlaufspindel. Dies wird durch die Verwendung eines quadratischen Abdeckrohrs erreicht, das eine quadratische Profilmutter am Ende der Kugelumlaufspindel führt. Direkt am Spindelhubgetriebe montierter Elektromotor zum automatischen Öffnen und Schließen der Tür. Ein Kegelradgetriebe, das auf der gegenüberliegenden Seite des Motors montiert ist, bietet eine Antriebswelle im 90°-Winkel für eine Handaufzugsvorrichtung, so dass die Tür auch bei Stromausfall bedient werden kann. Die komplette Einheit veranschaulicht die Flexibilität der Designlösungen für die Spindelhubelemente der E-Serie und deren Einsatz in einer Sicherheitsumgebung.

Verwendete Produkte:

Spindelhubgetriebe

Kegelrad-Getriebe

Elektromotoren

Kupplungen & Antriebswellen

Details zur Anwendung:

Ausfallsicherer Betrieb von Tunnellüftungsklappen

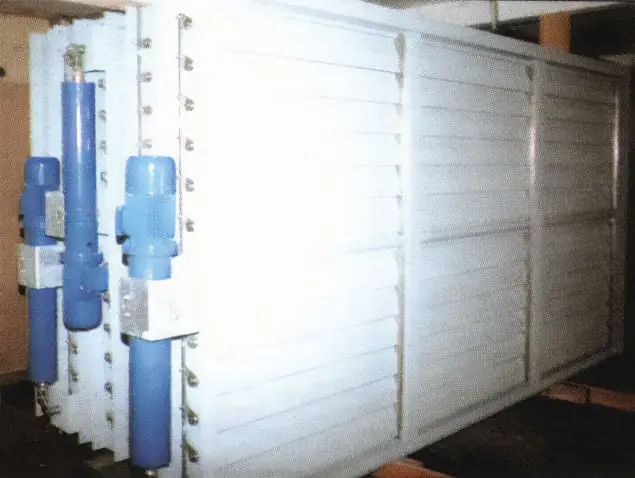

Der Power Jacks Rolaram® Linearantrieb mit Kugelumlaufspindel ist an jedem Dämpfer angebracht. Dieser Rolaram® Antrieb ist eine spezielle Konstruktion mit einer vorgespannten Feder und ist mit einem Hochtemperatur-Bremsmotor ausgestattet. Die interne Feder- und Antriebskonfiguration ermöglicht ein automatisches Einfahren des Zylinders bei Stromausfall. Es gibt drei einstellbare Endschalterpositionen, mit denen der Hub innerhalb der zulässigen 120 mm eingestellt werden kann. Alle Komponenten sind für die entsprechenden zugelassenen Temperaturanforderungen ausgewählt. Der Aktuator verfügt über ein Brandprüfungszertifikat für den Betrieb bei 250°C für 1 Stunde.

Verwendete Produkte:

Elektrische Linearaktuatoren

Rolaram®

Details zur Anwendung:

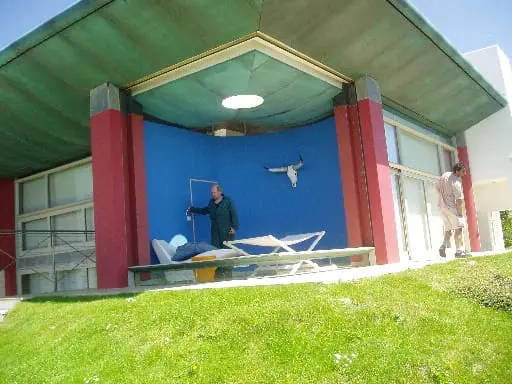

Gebäude-Tür-Automatisierung

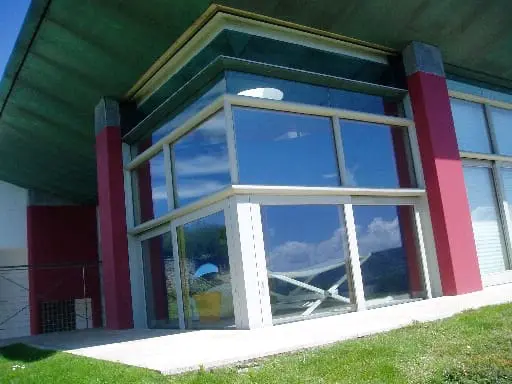

Bei einem maßgeschneiderten Hausentwurf in Großbritannien reichte eine Terrassentür nicht aus, um das Leben draußen nach drinnen zu bringen. Stattdessen wurde die Automatisierung zum Heben und Senken von 2 Wänden des Hauses mit Power Jacks Spindelhubsystemen installiert. Für die Automatisierung der Eck- und Seitenwände des Hauses wurden 100kN-Spindelhubsysteme der E-Serie verwendet.

Lesen Sie mehr über diese Geschichte in der Fallstudie.

Diese Fallstudie und mehr finden Sie im Portalbereich dieser Website. Hier anmelden oder registrieren

Sie sind bereits im Portal eingeloggt? Dann laden Sie die Fallstudie hier herunter

Bei diesem Beispiel handelt es sich um ein Haus, aber die Gebäudeautomatisierung kann auch auf Fabriktore, flexible Stadionsitze oder – wie im Fall von Wimbledon – auf ein automatisiertes Dach angewendet werden. Sie alle profitieren von den elektromechanischen Spindelhubgetriebe- und Linearantriebslösungen von Power Jacks.

Verwendete Produkte:

Spindelhubgetriebe

Kegelrad-Getriebe

Elektromotoren

Kupplungen & Antriebswellen

Details zur Anwendung:

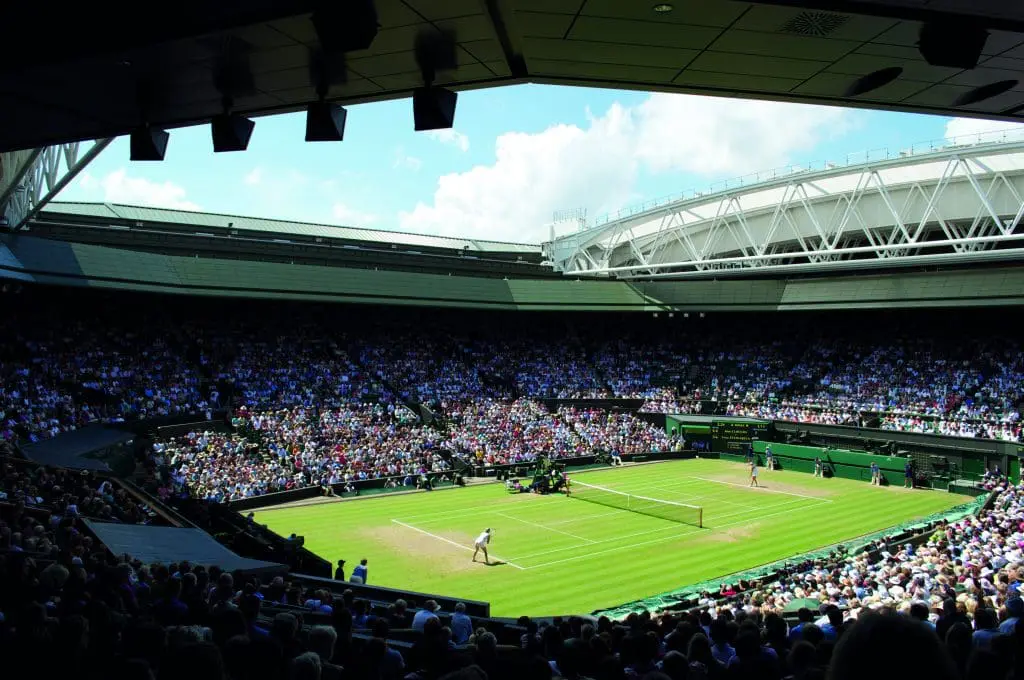

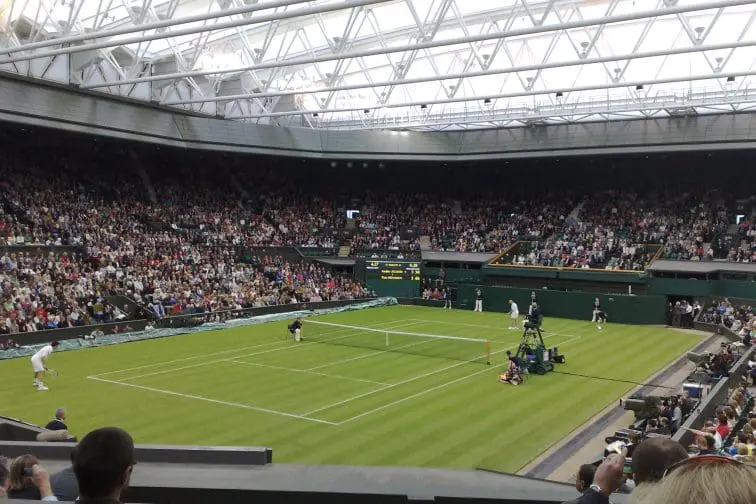

Wimbledon Dach

Diese Linearantriebe, die zum Verriegeln und Entriegeln der Dachsegmente verwendet werden, wurden von Power Jacks speziell für das Wimbledon-Dach mit Hilfe der 3D-Designtechnologie entwickelt. Die Konstruktion der Aktuatoren basiert auf der Power Jacks Type-A Rolaram® Technologie. Sie wird weltweit in verschiedenen Industriezweigen eingesetzt, darunter die Automobilindustrie, die Medizintechnik, die Stahlindustrie und die Nuklearindustrie. Jeder der Wimbledon Rolaram® ist für eine Spitzenbelastung von 160kN ausgelegt, um den von der Natur ausgeübten Kräften standzuhalten.

Sie arbeiten mit einer Geschwindigkeit von 1500 mm/min über einen Hub von 400 mm, wobei der nutzbare Hub durch in den Antrieb integrierte Endschalter eingestellt wird. Der Antrieb des Aktuators erfolgt über einen elektrischen Bremsmotor mit einem wetterfesten IP66-Gehäuse. Sowohl der Motor als auch die Endschalter werden zur schnellen und einfachen Installation über Steckverbinder an das elektrische Steuerungs- und Stromversorgungssystem angeschlossen. Der fertige Rolaram® Aktuator wird im Dach mit einer Zapfen-Gabelkopf-Anordnung montiert, die es dem Aktuator ermöglicht, sich während des Betriebs in einem Bogen zu drehen.

Lesen Sie mehr über diese Geschichte in der Fallstudie.

Diese Fallstudie und mehr finden Sie im Portalbereich dieser Website. Hier anmelden oder registrieren

Sie sind bereits im Portal eingeloggt? Dann laden Sie die Fallstudie hier herunter

Die elektrischen Linearantriebe von Rolaram® werden erneut für das Wimbledon No.1 Court Roof eingesetzt, das für Wimbledon 2019 in Betrieb genommen werden soll.
Lesen Sie den ganzen Artikel hier

Verwendete Produkte:

Elektrische Linearaktuatoren

Rolaram®

Details zur Anwendung:

Stabhochsprung & Weitsprung Laufbahnpositionierung

Die höhenverstellbare Laufbahn bietet denjenigen, die sich auf Stabhochsprung und Weitsprung spezialisiert haben, die Möglichkeit, ihr Training zu maximieren, ohne die Unannehmlichkeiten einer festen Rampe in Kauf nehmen zu müssen. Durch das Anheben der Rampe kann der Weitspringer oder Stabhochspringer eine höhere Geschwindigkeit über eine kürzere Distanz erreichen. Das spart Energie, die dann für den Sprung verwendet werden kann.

Die Start- und Landebahn kann von flach bis zu einer Höhe von 1,5 m an einem Ende angehoben werden. Sowohl im flachen als auch im angehobenen Zustand ist es für die Sicherheit und Leistung der Athleten entscheidend, dass die Oberfläche fest und stabil bleibt. Unsere Spindelhubgetriebe sind die beste Lösung, denn sie bieten Präzision, Zuverlässigkeit und geringen Wartungsaufwand.

Details zur Anwendung:

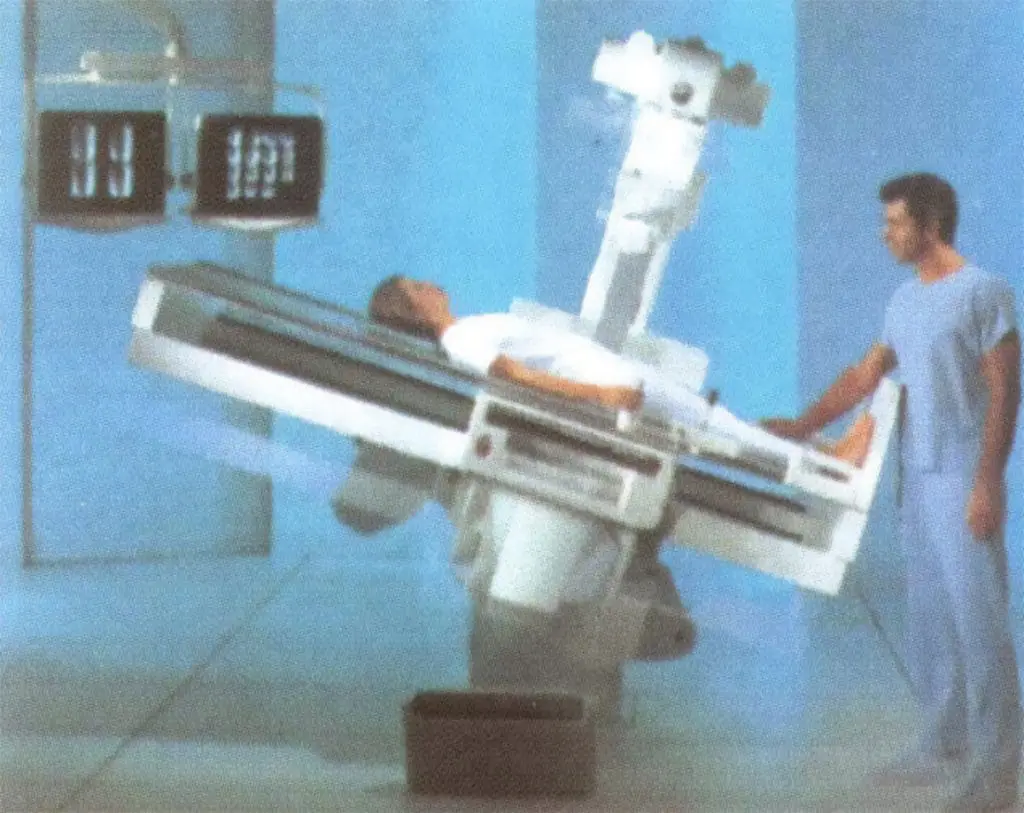

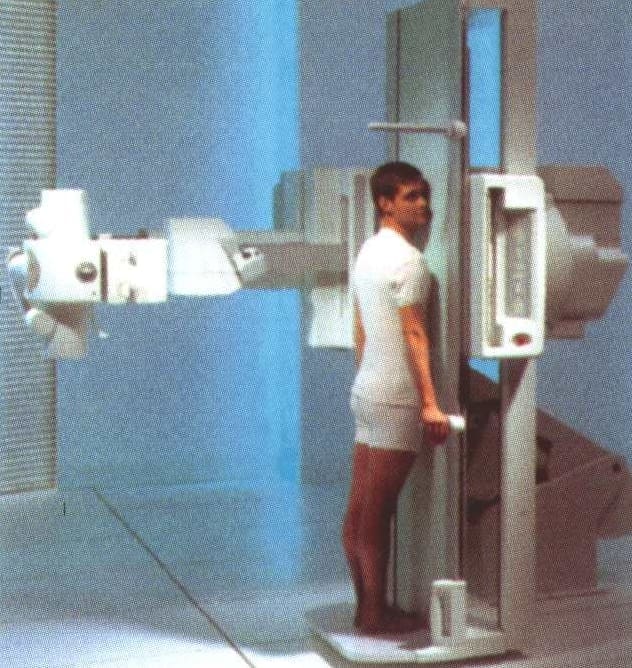

Ganzkörper-Mehrzweck-Röntgentisch

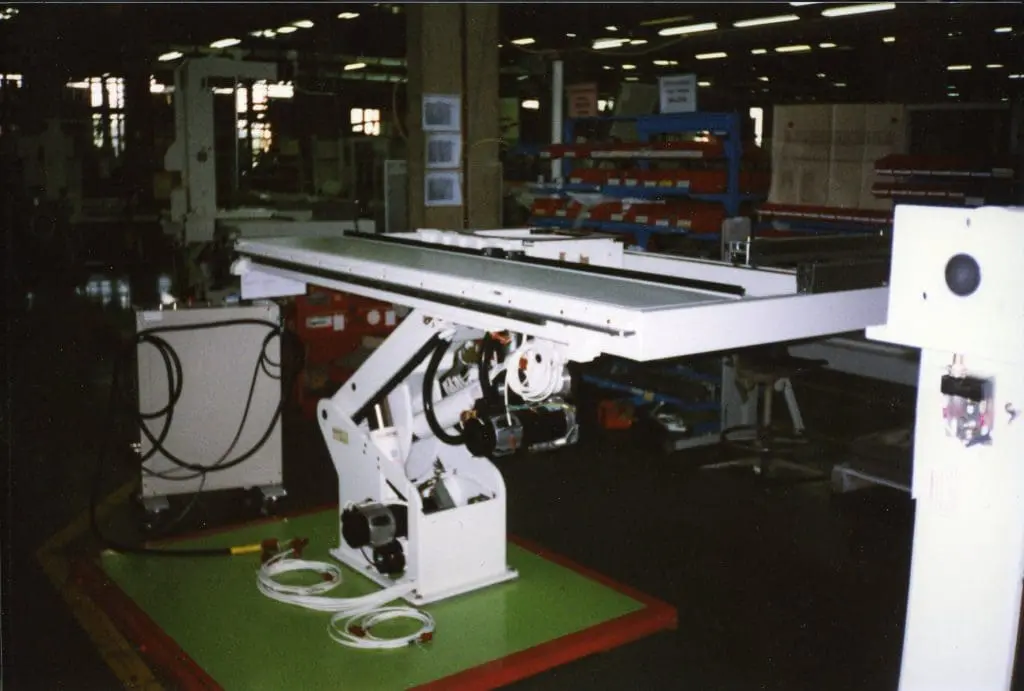

An jedem Röntgentisch sind zwei Power Jacks B100 Rolaram® Aktuatoren, beide mit Parallelantrieb und Kugelumlaufspindel, angebracht, die für die horizontale und vertikale Positionierung über ein komplexes Servosteuerungssystem synchronisiert sind. Die Aktuatoren wurden getestet, um der 8-fachen maximalen Belastung standzuhalten, ohne dass es zu katastrophalen Ausfällen kommt, und erzeugen nur minimale Geräusche. Aus Platzgründen haben sie ein kompaktes Design und entsprechen strengen ästhetischen Kriterien.

Verwendete Produkte:

Elektrische Linearaktuatoren

Rolaram®

Details zur Anwendung:

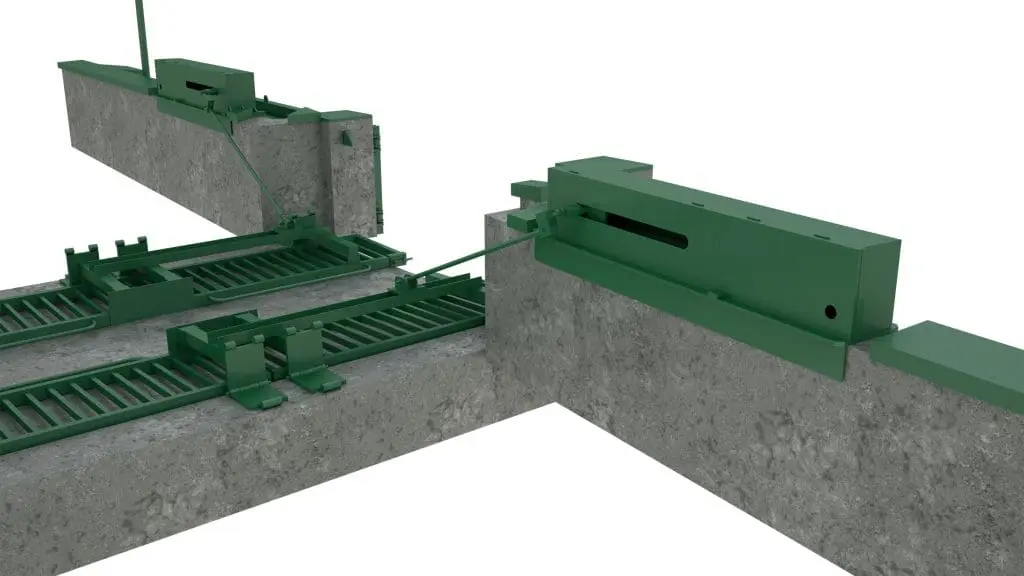

Automatisierung des Hochwasserschutzes

Der Hebe- und Positionierungsspezialist lieferte eine Reihe elektrischer Linearantriebe, die eine entscheidende Rolle bei der Verhinderung von Geröllansammlungen in einer Wasserstraße während Hochwasserereignissen spielen.

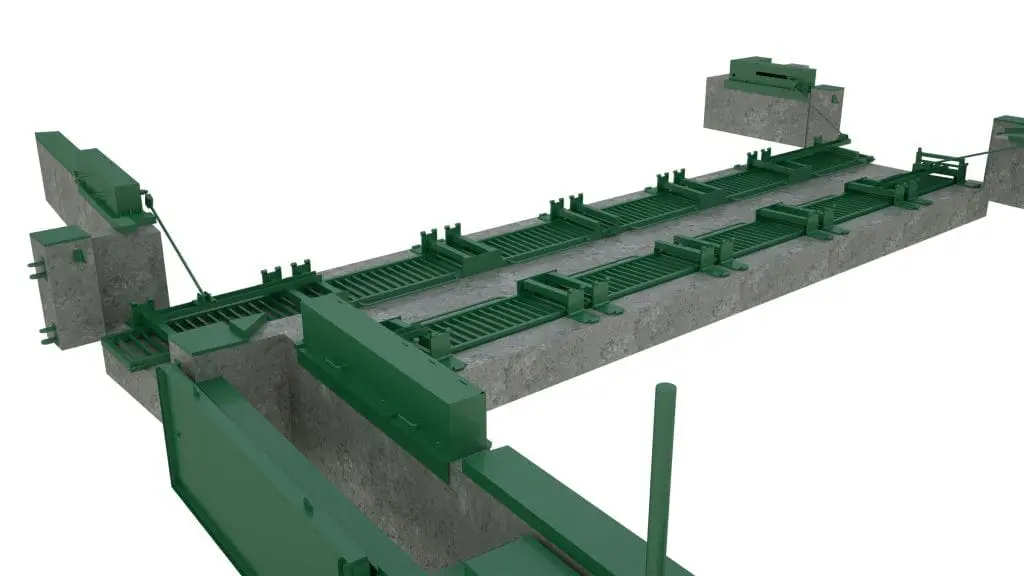

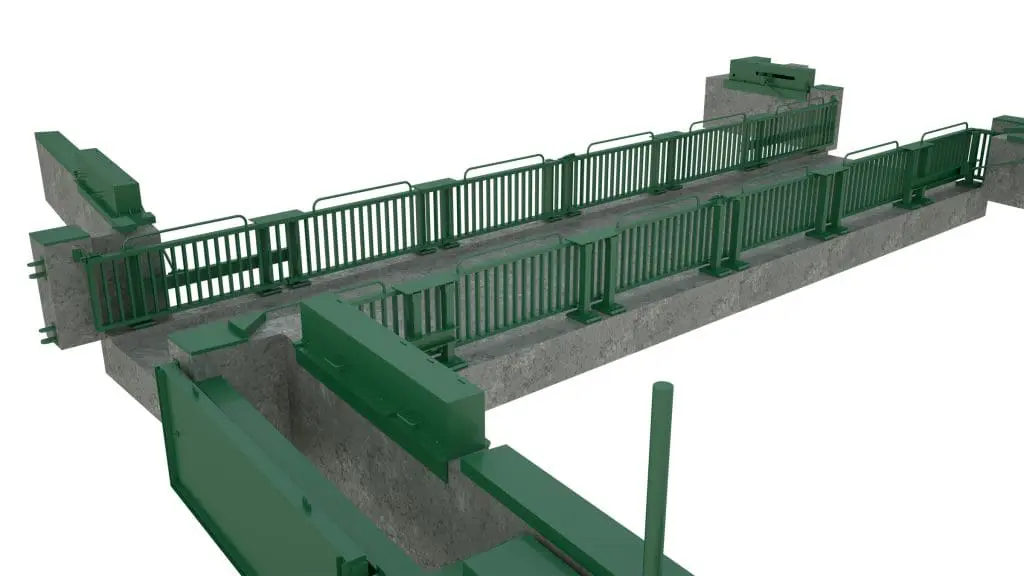

Die Aktuatoren werden eingesetzt, um Brückengeländer abzusenken, in denen sich sonst Gegenstände ansammeln würden, die in die Strömung geraten sind – Materialien wie Baumäste haben sich bisher zu einer Barriere zusammengefügt, die lokale Überschwemmungen verschlimmert.

Power Jacks arbeitete mit dem Hauptauftragnehmer ECS Engineering Services zusammen und lieferte insgesamt vier Rolaram®-Antriebe zur Unterstützung der jüngsten Arbeiten zur Verbesserung des Hochwasserschutzes in dem Yorkshire Dorf Skinningrove.

„Es ist schön zu sehen, dass eine unserer wichtigsten Produktreihen zum Schutz einer Gemeinde eingesetzt wird, die stark unter den Überschwemmungen gelitten hat“, sagt Power Jacks Marketing Director Bruce Hamper. „Wir freuen uns, dass wir einen Beitrag zu einem Projekt leisten konnten, das nicht nur die örtliche Hochwasserschutzinfrastruktur erheblich verbessert hat, sondern auch termingerecht und unter Einhaltung des Budgets abgeschlossen wurde.

„Es zeigt einmal mehr, wie unsere Produkte in den verschiedensten Bereichen der Technik und Industrie eingesetzt werden können.“

Die jüngsten Arbeiten in Skinningrove, die von der Gemeinde, der Umweltbehörde und den Anwohnern initiiert wurden, dienen der weiteren Verbesserung der örtlichen Verteidigungsanlagen, die seit zwei großen Hochwasserereignissen im Jahr 2000 entstanden sind.

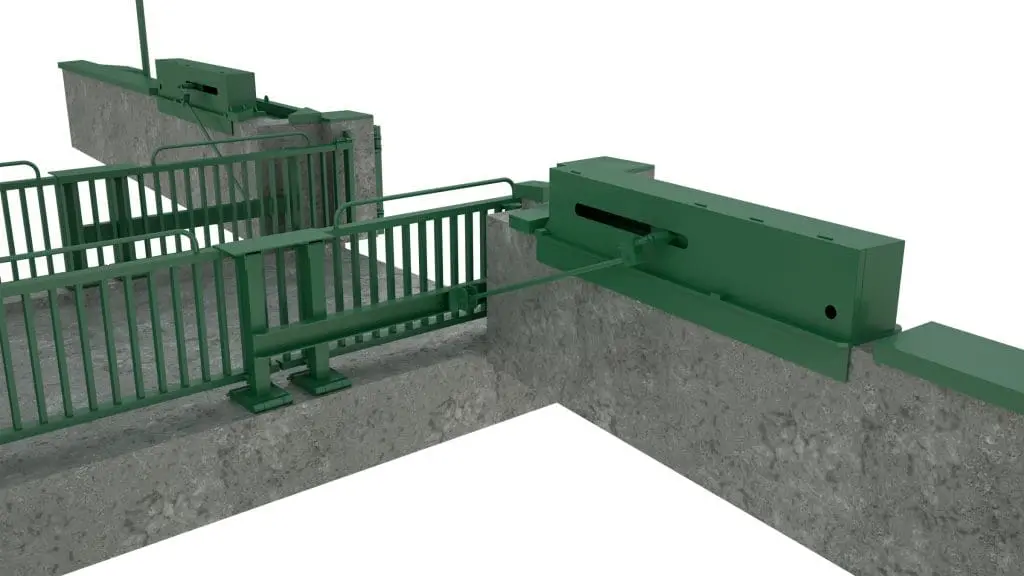

Die Einführung des automatisierten Systems zum Absenken der Geländer an der Stone Row Bridge von einer vertikalen in eine horizontale Position – eine Aufgabe, die zuvor manuell erledigt wurde – ermöglicht es den örtlichen Hochwasserwächtern, sich auf das Schließen von Fluttoren zu konzentrieren, die Teil des breiteren Verteidigungsnetzes in der Region sind.

Eine Überprüfung der Vorkehrungen ergab, dass nicht immer genug Zeit war, um die Barrieren von Hand sicher herunterzulassen, bevor die Fluttüren geschlossen werden mussten.

Chris Leary, Operations Manager bei ECS, sagt: „Dieses Projekt zielt darauf ab, die Reaktionsgeschwindigkeit sowie die Integrität der bestehenden Verteidigungsanlagen zu verbessern und damit einen besseren Schutz für die lokale Bevölkerung zu bieten.“

Erfahren Sie mehr über die Rolaram® Linearaktuatoren in unserer Fallstudie.

Diese Fallstudie und mehr finden Sie im Portalbereich dieser Website. Hier anmelden oder registrieren

Sie sind bereits im Portal eingeloggt? Dann laden Sie die Fallstudie hier herunter

Verwendete Produkte:

Elektrische Linearaktuatoren

Rolaram®

Details zur Anwendung:

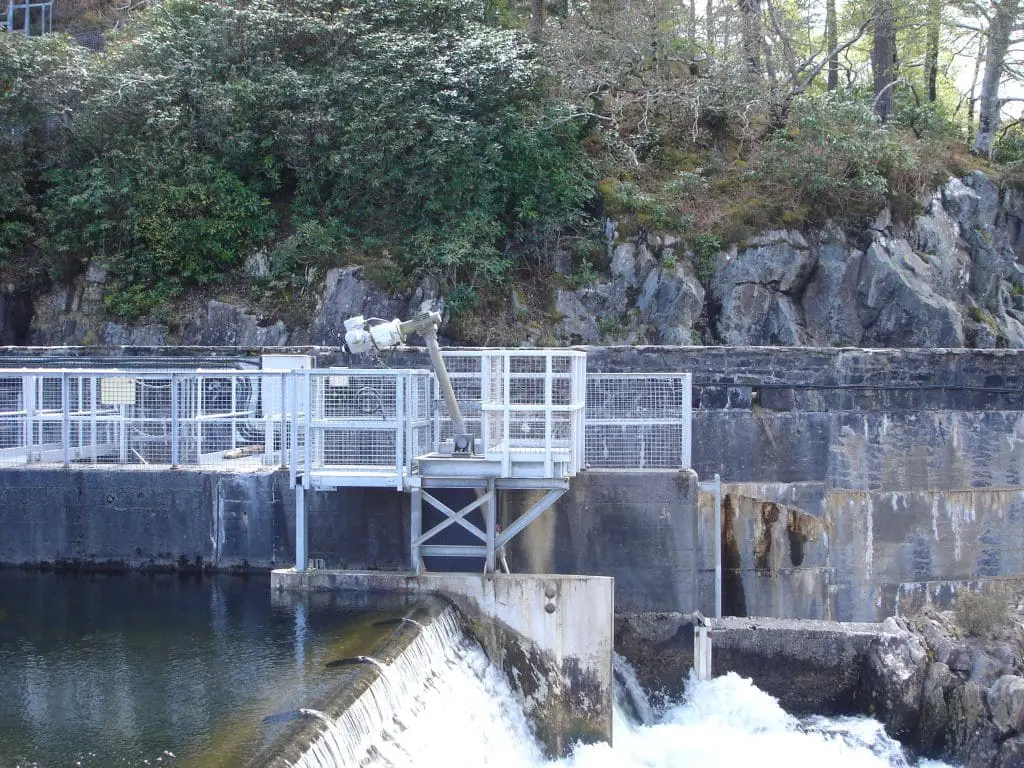

Automatisierung von Wehrtoren für Wasserkraftwerke

Ein rotierendes Spindelhubgetriebe der S-Serie mit einer Kraft von 100 kN in einer linearen Antriebskonstruktion mit Motor und Untersetzungsgetriebe für ein Wehrsystem am Fluss Morar in der Nähe von Mallaig an der Westküste Schottlands. Das Wehr in der Nähe eines Wasserkraftwerks und einer Fischtreppe am westlichen Ende des Loch Morar ist ein wichtiger Teil des Flusssystems der Region.

Weitere Einzelheiten über die Anwendung und das Design des Spindelhubelements finden Sie in der Anwendungsstudie, die Sie kostenlos herunterladen können.

Diese Fallstudie und mehr finden Sie im Portalbereich dieser Website. Hier anmelden oder registrieren

Sie sind bereits im Portal eingeloggt? Dann laden Sie die Fallstudie hier herunter

Verwendete Produkte:

Spindelhubgetriebe

Elektromotoren

Untersetzungsgetriebe

Bewegungssteuerung

Details zur Anwendung:

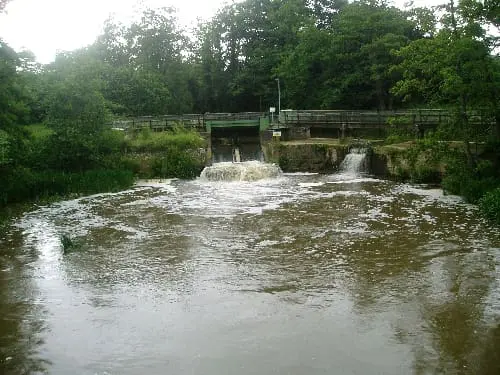

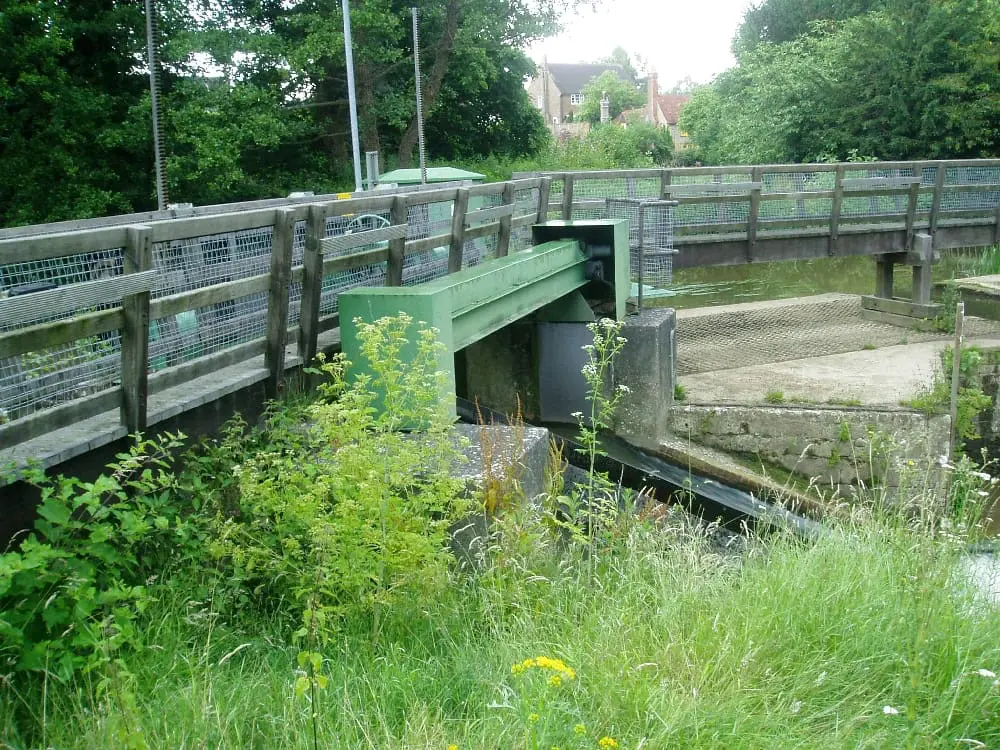

Rother Lachsleiter

Das Hebesystem ist seit einigen Jahren erfolgreich im Einsatz und verwendet 2 Spindelhubgetriebe zum Anheben der Leiter. Es wurden rotierende Spindelhubelemente der E-Serie mit 50kN und Edelstahlspindeln ausgewählt. Eine Antriebswelle verbindet die Schneckenwelle des Hebers mechanisch, so dass sie von einem Elektromotor synchron angetrieben werden können. Die Endanschläge für das Spindelhubgetriebe werden durch einen elektromechanischen Endschalter in jeder Richtung signalisiert.

Verwendete Produkte:

Spindelhubgetriebe

Elektromotoren

Kupplungen & Antriebswellen

Bewegungssteuerung

Details zur Anwendung:

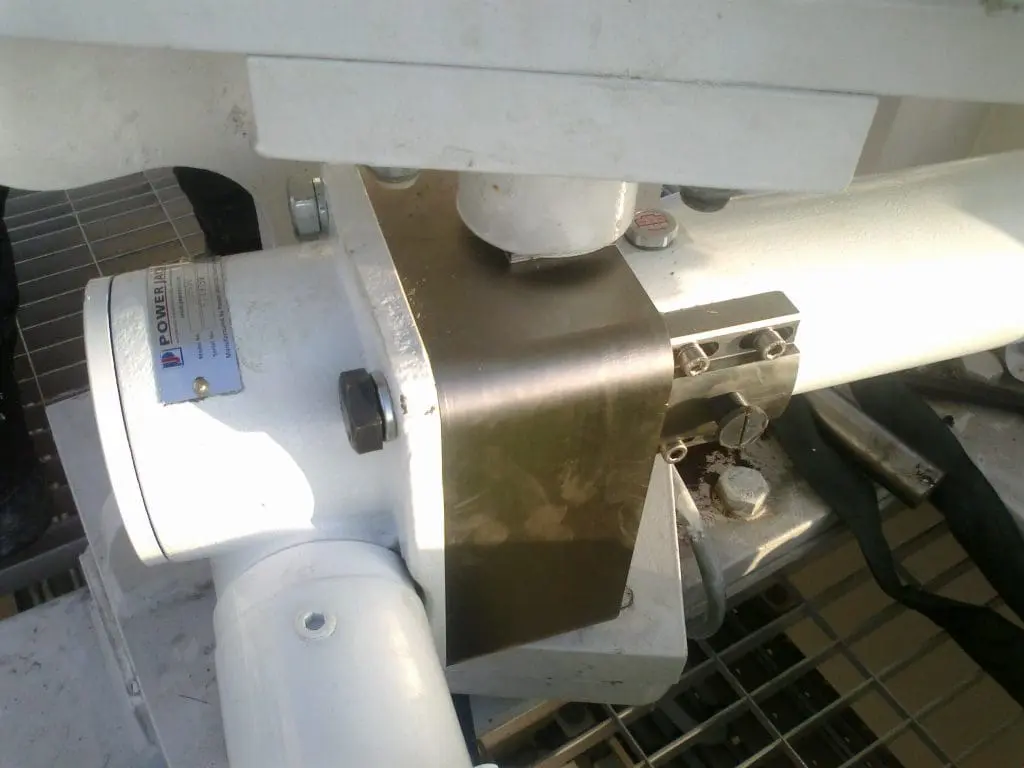

Positionierung des Wehrs zur Anpassung des Wasserstands

Jedes Wehrtor ist mit einem Antrieb ausgestattet und verfügt über mehrere besondere Merkmale:

• Kardangelenk am Stößelende zum Ausgleich von Ausrichtungsfehlern und zur Aufnahme des Lastmoments
• Getriebemotorantrieb mit Handaufzugsvorrichtung
• Positionsanzeige und Endlagenschalter
• Nicht-kontaminierendes Fett

Diese Anwendung befindet sich an einem abgelegenen Ort und eine elektromechanische Lösung wurde der Hydraulik vorgezogen, da sie einen geringen Energiebedarf hat, kein teures Hydraulikaggregat benötigt, keine Hydraulikflüssigkeit ausläuft, d.h. kein Wasser verunreinigt und der Wartungsaufwand minimal ist.

Verwendete Produkte:

Elektrische Linearaktuatoren

Rolaram®
