Bleischrauben

Formen für Bleischraubengewinde

Lead Screw, Trapezoidal Thread, Machine Screw

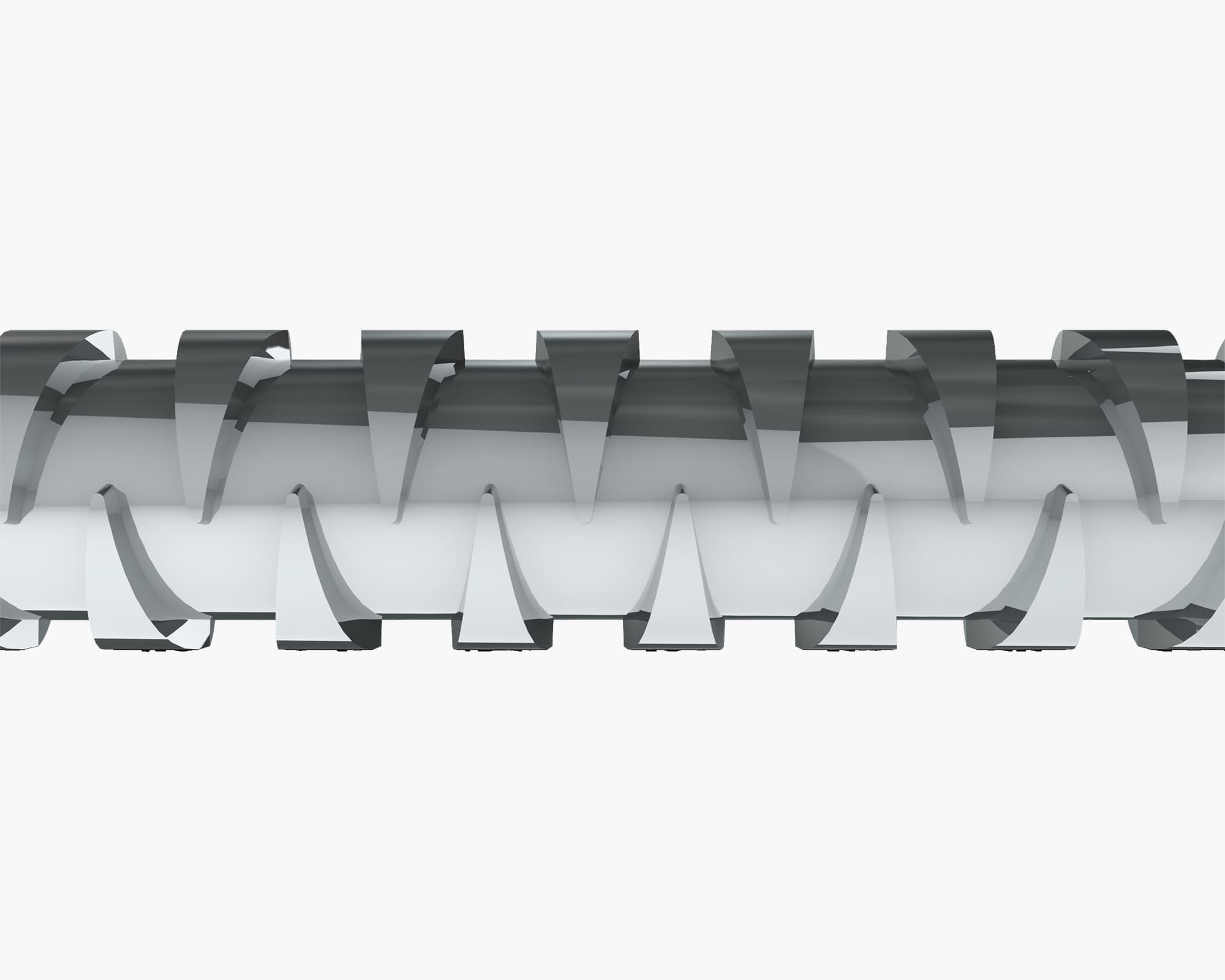

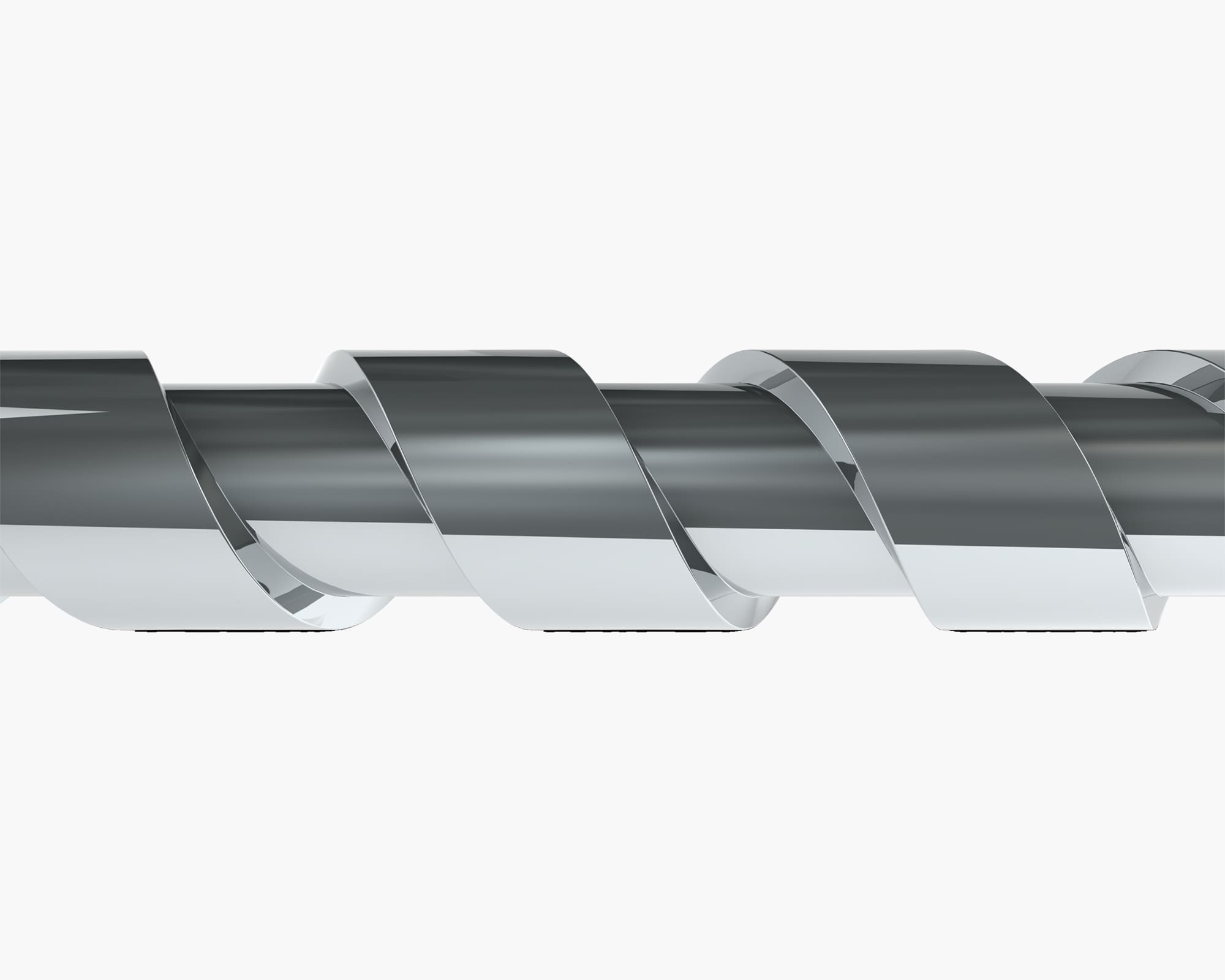

Herkömmliche Gewindespindeln sind in vielen verschiedenen Gewindeformen erhältlich, darunter Trapezgewinde, ACME-Gewinde, Vierkantgewinde, Grobgewinde, Diamantgewinde, Spitzgewinde, Knöchelgewinde und viele mehr.

Unser Fachwissen ermöglicht es uns, die beste Lösung für die Anwendungsanforderungen jedes Kunden anzubieten, egal ob es sich um Standard- oder Sonderausführungen handelt. Wir bieten die Optionen gewirbeltes Gewinde, gerolltes Gewinde und geschliffenes Gewinde.

Key Features

Mehrere Startfäden mit 1, 2, 3, bis zu 50 Fäden
Gewinde mit variabler Steigung
Schraubenlängen von 0,01m bis zu 20m
Schraubendurchmesser von 10mm bis 300mm
Innengewinde bis zu 2000mm lang
Kundenspezifische Gewindeprofile, einschließlich nicht standardisierter Flankenwinkel
Endbearbeitung der Leitspindel nach Ihren Wünschen
Standard-, gehärtete und spezielle Materialien
Wärmebehandlungen bis zu einer Länge von 8 m
Oberflächenbeschichtungen und -behandlungen
Große Auswahl an Materialqualitäten verfügbar, einschließlich Edelstahl
Prototypen in kleinen Stückzahlen und Großserienproduktion verfügbar

Gewindeformulare

Trapezförmige Gewinde

Diagramm der Trapezgewindeform

Profitieren Sie von den Spindeln, die regelmäßig in Power Jacks eigenen Spindelhubgetrieben und Linearantrieben verwendet werden. Unser Angebot an Trapezgewindespindeln ist in unserem eigenen Industriestandard oder nach den deutschen Normen DIN 103 und DIN 380 für flache, metrische Trapezgewinde und DIN 30295 für gerundete Trapezgewinde erhältlich. Wir bieten auch Trapezgewindeformen nach anderen internationalen Normen wie ACME und Stub ACME sowie nach den Normen der Erdölindustrie an. Es sind ein- oder mehrgängige Gewinde erhältlich.

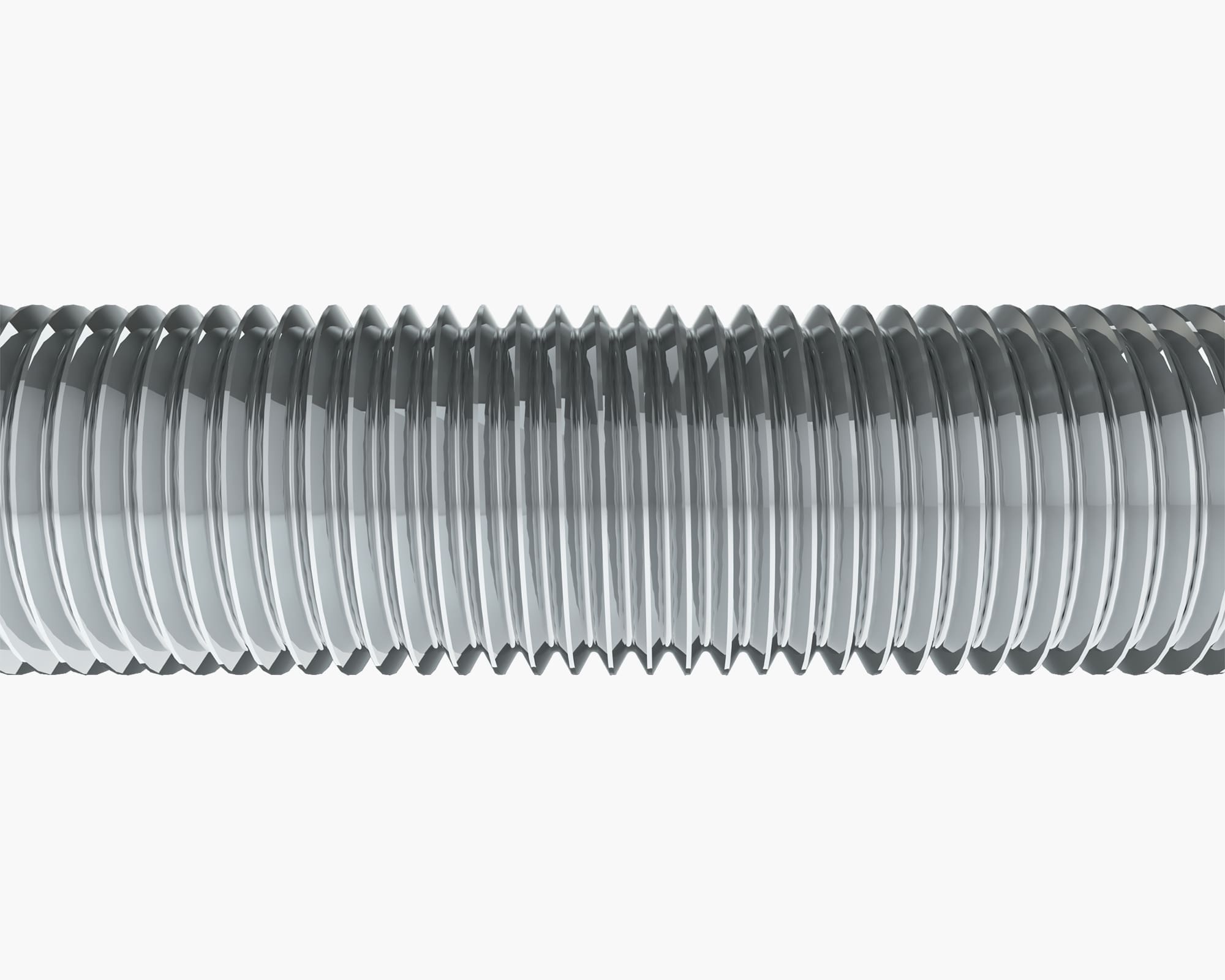

Scharfe Fäden

Diagramm der scharfen Gewindeform

Für selbstsichernde Gewinde, die im Allgemeinen in Befestigungssystemen verwendet werden, bieten wir eine große Auswahl an eingängigen und mehrgängigen ISO-metrischen Spitzgewinden für V-Gewinde nach DIN 13 oder UNC, UNF und Whitworth.

Buttress-Gewinde

Diagramm für die Gewindeform des Buttress

Spanngewinde (Säge- oder Schließgewinde) für extrem hohe axiale Belastungen in einer Richtung für Anwendungen wie Pressen, Hebesysteme und Spannfutter für Dreh- und Fräszentren. Das Sortiment umfasst eingängige und mehrgängige ISO-metrische Sägezahngewinde nach den deutschen Normen DIN 513, DIN 20401, DIN 2781 und DIN 6063. Andere internationale Normen sind auf Anfrage erhältlich.

Achsschenkel-Gewinde

Diagramm der Knöchelgewindeform

Die runde Form unserer Knöchelgewinde macht sie unempfindlich gegen Schmutz und Beschädigungen. Geeignet für Anwendungen wie Bremsen und Kupplungen von Eisenbahnwagen, große Ventile und Schieber. Dieses Gewindesortiment umfasst eingängige und mehrgängige ISO-metrische und zöllige Rundgewinde nach den deutschen Normen DIN 405, DIN 15403 und DIN 20400.
