Antriebskomponenten
Stehlagerblöcke
Stehlager für die Lagerung von Antriebswellen.
Massive Antriebswellen müssen in der Regel an beiden Enden gelagert werden. Stehlager bieten eine schnelle und einfache Methode, um diese Unterstützung zu gewährleisten. Lange Antriebswellen können Zwischenstützen entlang der Welle erfordern. Es sind einteilige und geteilte Stehlagerblöcke erhältlich.
Nützliche Informationen

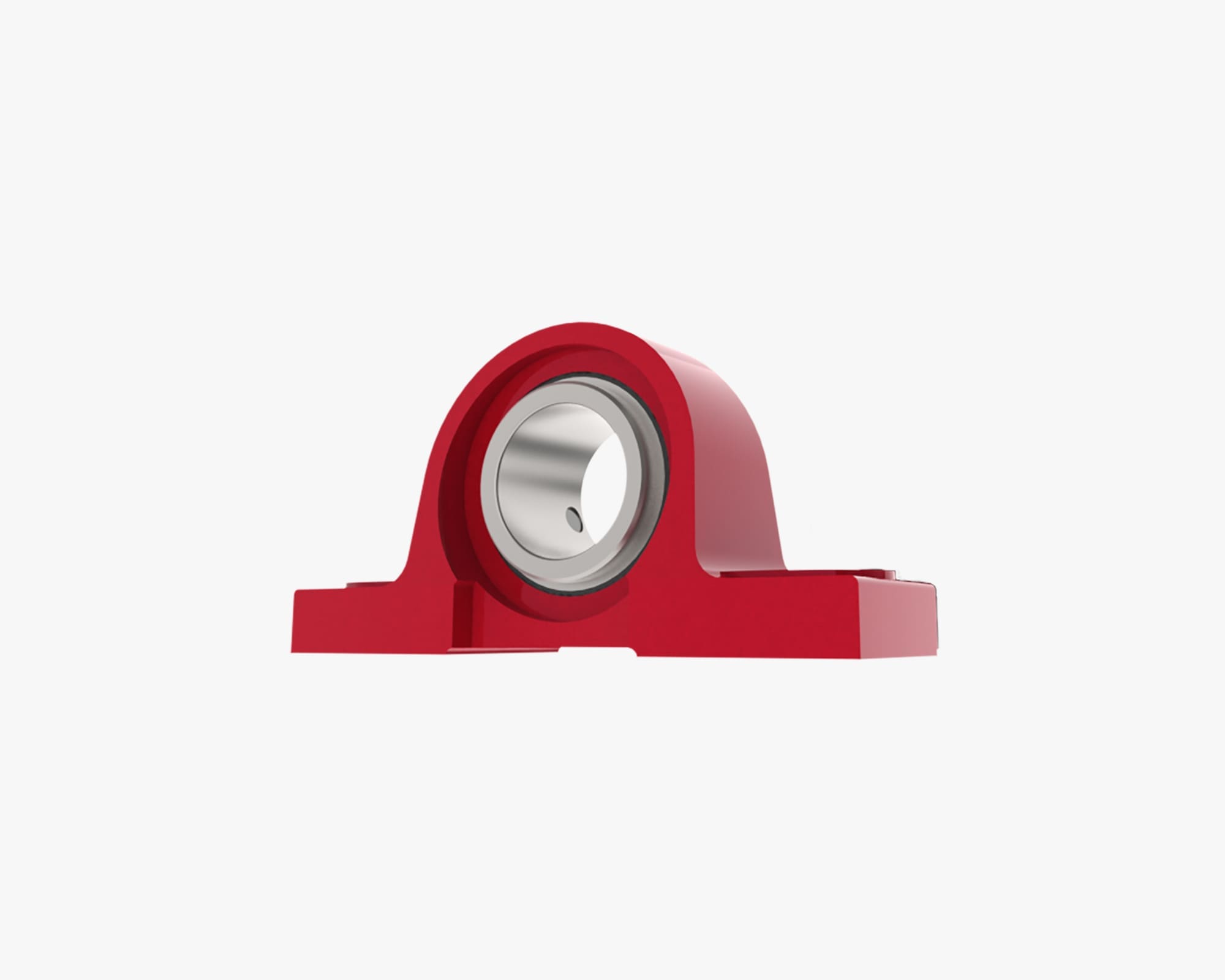

1 Stück Stehlagerblock Merkmale
- 5 Standardgrößen von 20mm bis 60mm Bohrung verfügbar
- Andere Bohrungsgrößen auf Anfrage erhältlich
- Gehäuse aus Gusseisen mit exzentrischem Verschlussring
- Antifriktionslager
- Kostengünstigste Lagerung der Welle
- Ideal für die Lagerung von Vollwellen
- Andere Materialtypen auf Anfrage erhältlich
Merkmale der geteilten Gehäuse-Stehlagerblöcke
Geteilte Stehlagergehäuse nach DIN736 mit Wälzlagern mit kegeligen Bohrungen und Adapterhülse. Die Einheit kann abgeschraubt werden, so dass sie in zwei Hälften geteilt werden kann, um eine einfache Montage oder Demontage der Antriebswelle zu ermöglichen.
Die Gehäuse bestehen aus Gusseisen und sind auf beiden Seiten mit Filzstreifen abgedichtet. Die Gehäuse sind so konstruiert, dass sie schwimmend oder feststehend gelagert werden können.
- Ermöglicht den Ein- und Ausbau von Wellen, ohne die angeschlossenen Antriebskomponenten zu entfernen, z.B. Spindelhubgetriebe und Kegelradgetriebe
- 3 Standardgrößen mit 20, 30 und 40 mm Bohrung
- Andere Bohrungsgrößen auf Anfrage
- Gehäuse aus Gusseisen
- Antifriktionslager
- Optionen für schwimmendes oder feststehendes Lager
- Ideal für Lagerungen von Vollwellen
- Ausführung in Edelstahl auf Anfrage
Es wird empfohlen, bei der Anordnung von Antriebssystemen in einem Antriebsstrang nur ein Stehlager mit feststehendem Lager zu verwenden, um Verzerrungen des Antriebs zu vermeiden.
