M-Serie

Imperiales Maschinen Spindelhubgetriebe

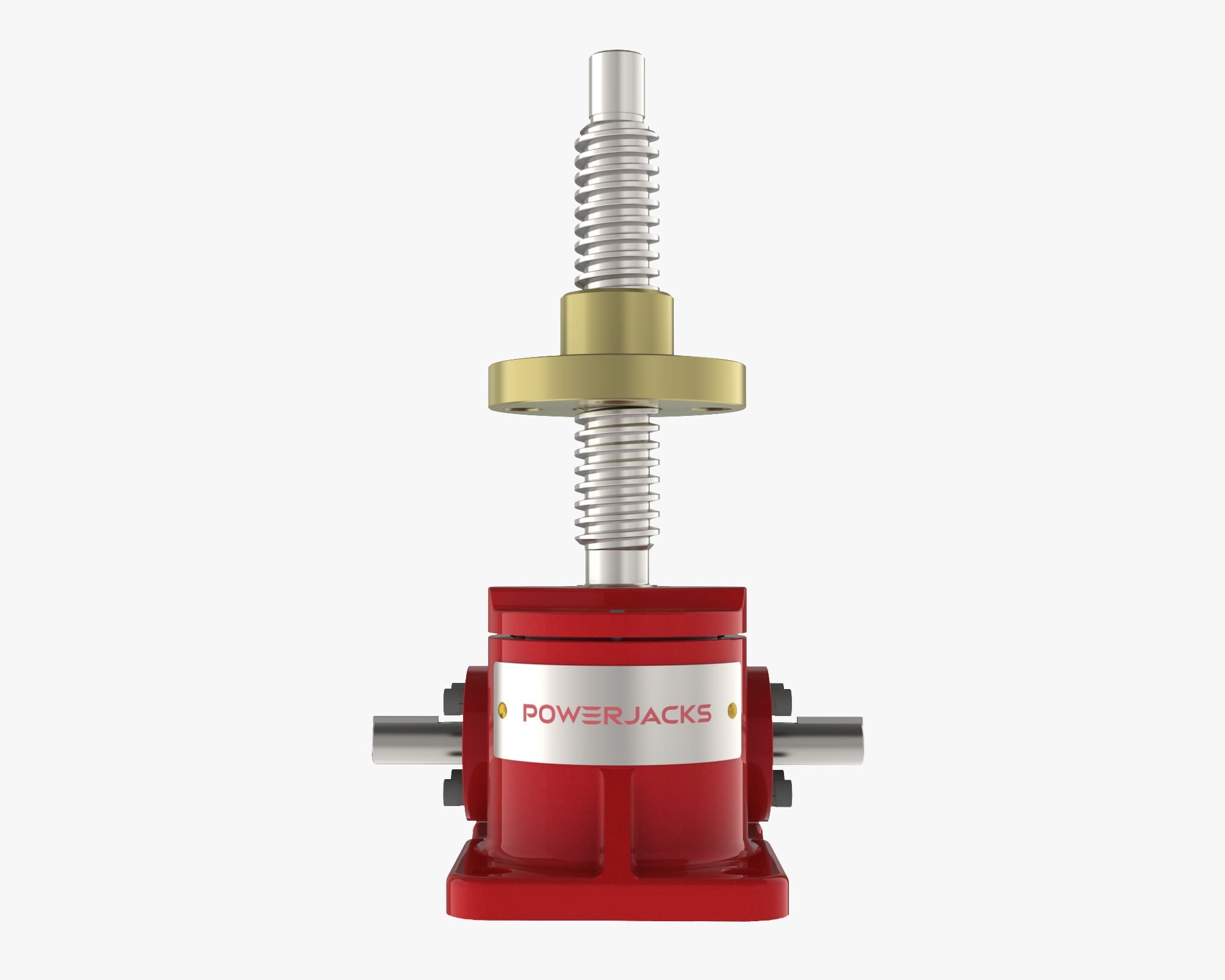

M-Series Machine Screw Jack, Rotating Screw, Upright

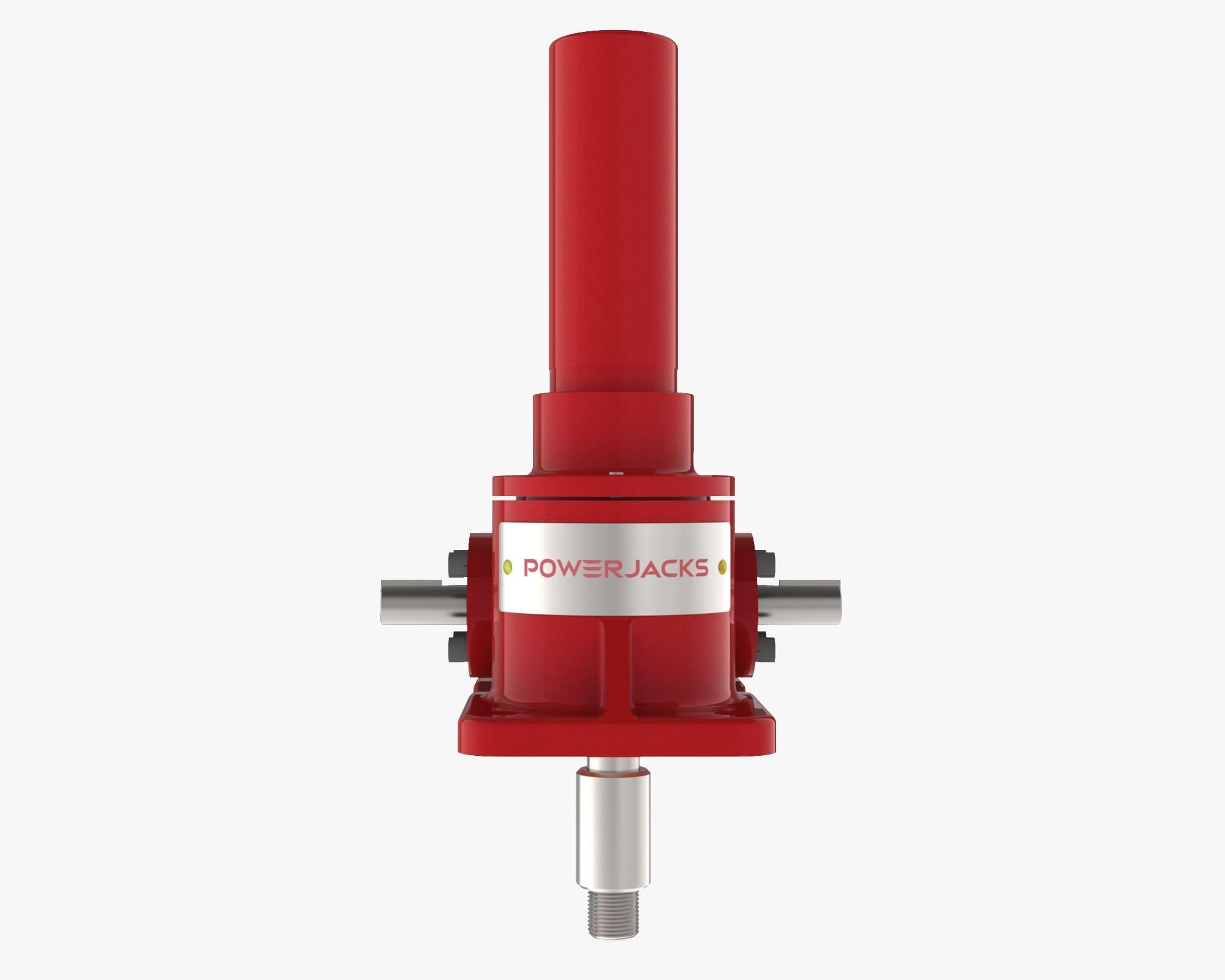

M-Series Machine Screw Jack, Translating Screw, Anti-Rotation (Keyed), Inverted

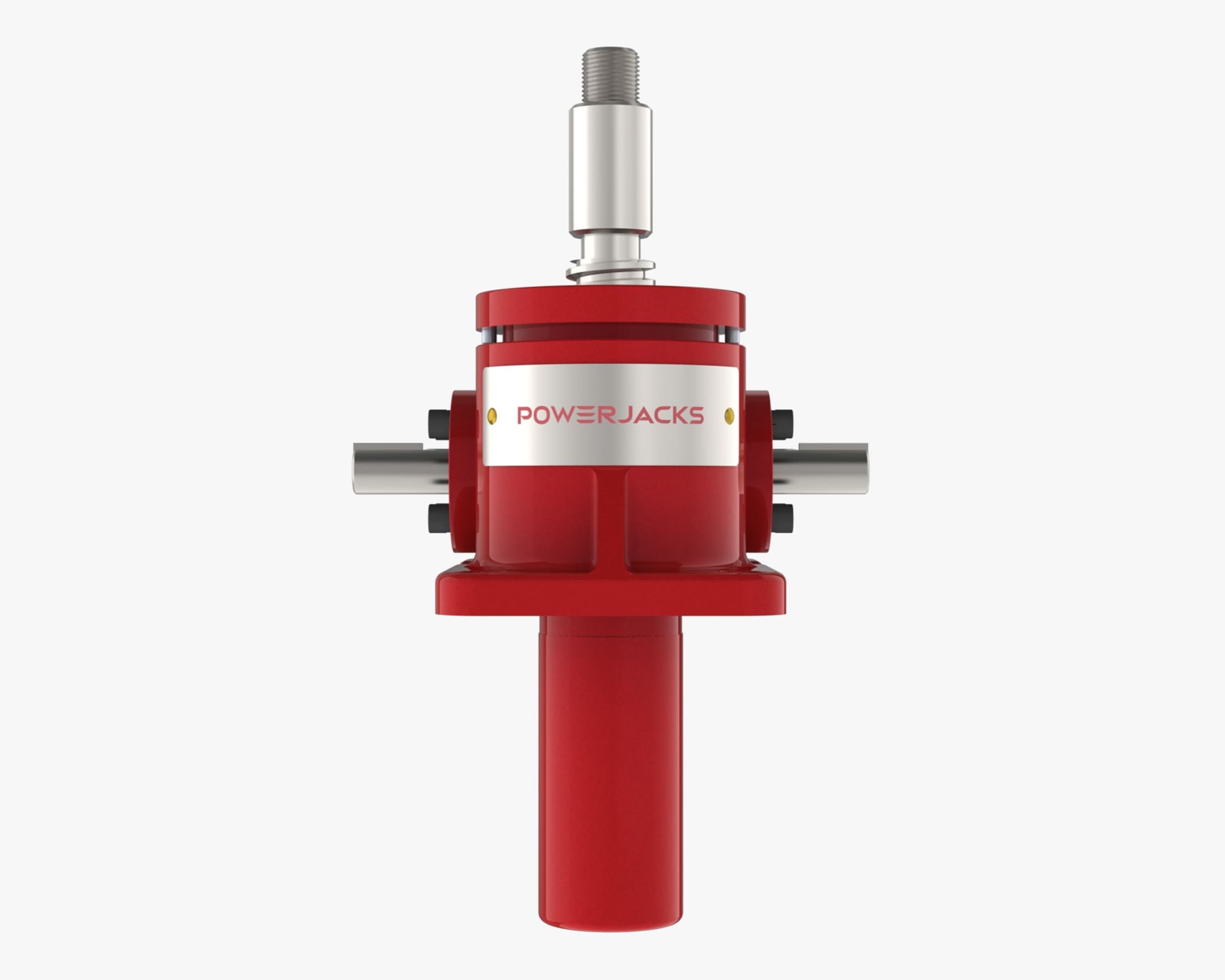

M-Series Machine Screw Jack, Translating Screw, Anti-Backlash, Upright

Die Spindelhubgetriebe der M-Serie sind für Anwendungen geeignet, bei denen Sie ein Spindelhubelement in zölliger Ausführung (inch / lb) für Positionierungs-, Hebe- und Betätigungsaufgaben mit geringer Belastung benötigen.

Die Kapazität reicht standardmäßig von 0,5Ton bis 250Ton. Sie sind in den Ausführungen "Translating" und "Rotating" erhältlich und verfügen über eine Vielzahl von Betriebsfunktionen wie Anti-Rotation (Keyed) und Anti-Backlash. Die Spindelhubelemente können von unserem Ingenieursteam vollständig an Ihre Anforderungen angepasst werden, so dass sie genau Ihren Anforderungen entsprechen.

Nützliche Informationen

Wesentliche Merkmale

Imperial (Zoll) Einseitige TrapezSpindelhubgetriebe (mechanische Antriebe)
Kapazitäten - 0,5 Tonnen bis 250 Tonnen als Standard
Translatorische und rotierende Schraube in aufrechter und umgekehrter Ausführung
2 Übersetzungen und 1 Spindelsteigung als Standard
Optionen für Spiel- und Verdrehsicherung (kodiert)
6 Befestigungsmöglichkeiten, einschließlich Drehzapfen und Doppelgabelkopf
Sonderanfertigungen verfügbar

Typische Anwendungen

Herkömmliche TrapezSpindelhubgetriebe sind die am weitesten verbreiteten mechanischen Aktuatoren für intermittierende Arbeitszyklen, da der Aktuator ein Präzisionsschneckengetriebe in einem robusten Gussteil enthält, das für eine positive, präzise Betätigung sorgt.

Erhältlich in einer umfassenden Palette von Materialien und Armaturen mit der Option für Sonderausführungen für spezifische Anwendungsanforderungen.

Sehen Sie sich unsere Industrieseite für Anwendungsbeispiele und weitere Informationen an.

Die Auswahl des richtigen Spindelhubgetriebes

Berücksichtigen Sie alle Anwendungseinschränkungen und wählen Sie dann ein Produkt, das für die beabsichtigte Anwendung geeignet erscheint. Wenn Sie Hilfe bei der Auswahl des Spindelhubgetriebes benötigen, das Ihren Anforderungen am besten entspricht, dann berechnen Sie den Leistungs- und Drehmomentbedarf. Dies ist ein 5-stufiger Prozess:

Spindelhubgetriebe Eingangsgeschwindigkeit
Betriebliche Eingangsleistung (kW),P
Betrieb Eingangsdrehmoment
Spindelhubgetriebe Anlaufmoment
Mechanisch Leistung und Drehmoment prüfen

Sehen Sie sich unseren 5-stufigen Leitfaden zur Auswahl von Maschinen- und Kugelgewindetrieben an. Vielleicht finden Sie auch unser Referenzhandbuch für Hubsysteme nützlich.

Besondere Designs

Modifikationen an den Standard-Spindelhubgetrieben:
Dazu gehören nicht standardmäßige Lackierungen oder Beschichtungen des Gehäuses, Hubspindeln mit mehrgängigem Gewinde, Hubspindeln oder Schneckenwellen aus rostfreiem Stahl, größere Schließhöhen, verlängerte Schneckenwellen, Linksgewinde für Hubspindeln usw.
Ergänzungen zu den Standard-Spindelhubgetrieben:
Artikel wie z.B. Verschleißanzeiger, Sicherheitsmuttern, Rotationsüberwachungssätze, spezielle Hubspindelendstücke, Encoder-Adapterflansche usw.
Völlig spezielle Spindelhubgetriebe:
Wo eine Modifizierung unseres bestehenden Sortiments nicht praktikabel ist, haben wir die Möglichkeit, Spindelhubgetriebe zu entwerfen und herzustellen, die speziell auf Ihre Anforderungen zugeschnitten sind.

Sehen Sie sich einige besondere Designbeispiele in der Rubrik Branchen an.

Hebesysteme

Die Spindelhubgetriebe können in Systemen miteinander verbunden werden, so dass mehrere Einheiten gemeinsam betrieben und gesteuert werden können. Diese Spindelhubsysteme können in vielen Formaten mit Hilfe von Kegelradgetrieben, Motoren, Untersetzungsgetrieben, Antriebswellen, Kupplungen, Stehlager und Bewegungssteuerungsvorrichtungen gebaut werden.

Zwei der beliebtesten Systemkonfigurationen sind die ‚H‘ und ‚U‘ konfigurierten Hebesysteme.

Mehrere Spindelhubgetriebe können mechanisch oder elektrisch miteinander verbunden werden. Letzteres ist nützlich, wenn kein Platz für die Verbindung von Antriebswellen vorhanden ist.

Wenn mehrere TrapezSpindelhubgetriebe in einem mechanisch verbundenen System verbunden sind, kann das gesamte System als selbstsichernd angesehen werden. Wenn Sie dies überprüfen lassen möchten, wenden Sie sich bitte an Power Jacks. Um sicher zu gehen, können Sie das System auch mit einer Bremse ausstatten, entweder als eigenständiges Gerät oder als Bremsmotor.
