Untersetzungsgetriebe

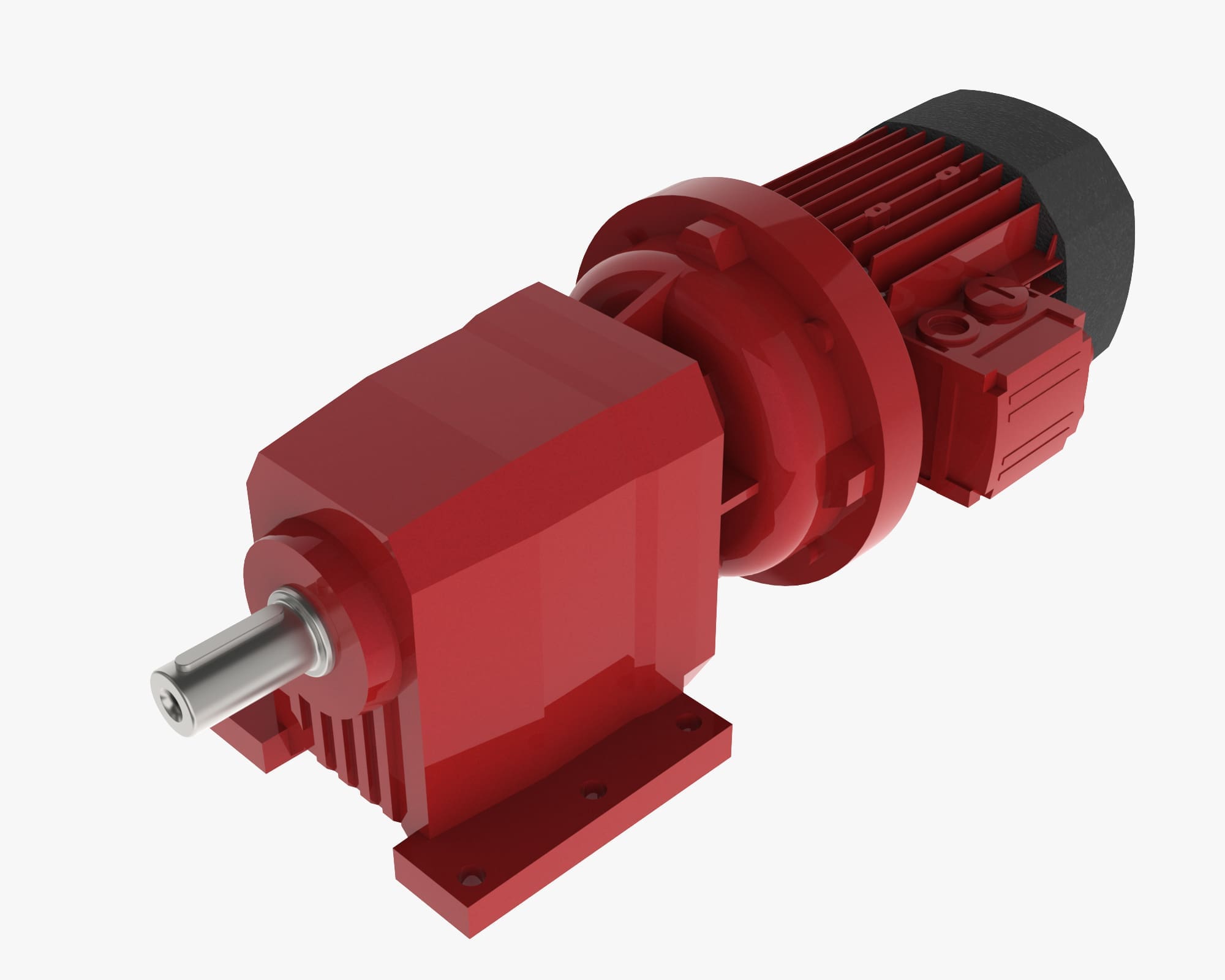

Inline-Stirnradgetriebe
Stirnrad-Kegelrad-Untersetzungsgetriebe werden für die Übertragung von mechanischer Leistung in Reihe mit dem Elektromotor oder dem Antriebsmotor verwendet.
Wird in Spindelhubsystemen als Hauptantrieb oder bei motorisierten Spindelhubgetrieben verwendet. Ideal als Hauptantrieb für Hubsysteme der Konfiguration I oder der Konfigurationen H, U und T, wenn sie mit einem zusätzlichen Kegelradgetriebe verbunden sind.
Übertragung von bis zu 12000Nm Drehmoment mit einer Übersetzung von bis zu 1481:1.
Useful Information
Gearbox Features
Torque Range
– 45 Nm to 12000 Nm
Power Rating
– 0.08 kW to 213 kW (at 1400 rpm input)
Gear Ratios
– 2.6:1 to 1481:1
Output
– Foot and Flange mount
– Metric or inch series solid output shaft
Input
– IEC and NEMA motor adaptors
– Servo motor adapters
– Metric or inch series solid input shaft
Gearbox Options
AC Motors
– Integral motors and brake motors
– IEC motors and brake motors
– Single and dual speed motors
Main brake features
– DC and AC supply
– Fast brake engage/disengage through electronically controlled AC/DC rectifiers.
Main motor options
– Thermistors and thermostat sensors
– Separate supply forced ventilation
– Line driver and push-pull incremental encoder
Selecting the Right Reduction Gearbox
There are 3 factors to consider when selecting the correct reduction gearbox.
- Select a gearbox type to the closest required power (Pd)
- Find the closest matching output speed hence gear ratio for that gearbox type
- Check that the gearbox power rating is suitable for the actual output speed
Download the Reduction Gearbox selection guide for more information.
